Цементованная поверхность: как снять упрочненный слой или обработать деталь

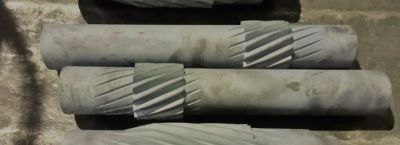

Работа с деталями, которые прошли химико-термическое упрочнение, всегда напоминает ювелирную хирургию, где требуется удалить лишь патологически твердую ткань, не задев здоровый материал. Цементация создает на поверхности изделия высокоуглеродистый слой глубиной от 0.5 до 2.0 миллиметров, обладающий исключительной твердостью, часто в пределах 58-63 HRC, в то время как сердцевина сохраняет вязкость при показателях 30-45 HRC.

Основная задача заключается в том, чтобы селективно удалить этот каленый "панцирь" для подгонки размера, обеспечения соосности или подготовки посадочного места под дальнейшую сборку, не вызвав перегрев, коробление или образование микротрещин в подложке.

Первым и наиболее распространенным методом выступает шлифование. Для подобных операций применяют круги на керамической связке с абразивом из кубического нитрида бора, либо электрокорунд белый.

Круг маркировки 25А, зернистостью 40-60 на связке К, покажет хорошую результативность. Подача на глубину резания не должна превышать 0.01-0.02 миллиметра за проход, а поперечная подача обязана быть плавной и минимальной.

Использование обильного охлаждения, водно-солевого эмульсии в концентрации 5-10%, не просто продлевает жизнь инструменту, но и отводит тепло, предотвращая отпуск и разупрочнение нижележащих зон.

Альтернативой механической обработке служит электроэрозионная прошивка. Этот способ базируется на тепловом воздействии электрических разрядов, которые локально расплавляют и испаряют материал вне зависимости от его твердости.

Для снятия цементованного пласта идеально подходит проволочно-вырезная установка. Настройте генератор на режим с пониженной энергичностью импульса, что позволит добиться меньшей шероховатости и минимальной зоны термического влияния, обычно не глубже 0.05-0.1 мм.

Диаметр латунной либо медной проволоки выбирают в диапазоне 0.15-0.25 миллиметра.

В условиях ремонтной мастерской, где нет специализированного оборудования, иногда прибегают к отжигу. Нагрев детали в муфельной печи до температуры 800-850 градусов Цельсия с выдержкой около двух часов и последующим медленным охлаждением вместе с печью приводит к отпуску закаленного слоя.

Его твердость падает до приемлемых для резания величин. Однако этот процесс неизбежно снимает упрочнение со всей поверхности, что может быть недопустимо для рабочих граней, не подлежащих механическому воздействию.

Фрезеровка подобных деталей требует особого подхода и оснастки. Используйте исключительно твердосплавные или металлокерамические пластины с износостойким покрытием.

Геометрия пластины должна быть рассчитана на отрицательные передние углы для усиления режущей кромки. Скорость резания поддерживают на низком уровне, в районе 40-60 метров в минуту, а подачу делают небольшой, но уверенной, чтобы не допускать трения, а именно резания.

Прерывистый резец с неравномерным шагом зубьев поможет подавить вибрацию, часто возникающую при контакте с твердой поверхностью.

После грубого съема материала финишную доводку до требуемого размера и чистоты проводят хонингованием или суперфинишем. Эти операции снимают микроскопические слои, исправляя геометрию и создавая благоприятную несущую поверхность.

При хонинговании применяют абразивные бруски на связке из бакелита, зернистостью уже от 100 и мельче. Давление брусков регулируют строго по манометру станка, не превышая 1.5-2.0 бара, добиваясь постепенного и контролируемого съема.

Каждый из перечисленных способов требует первоначальной оценки конкретной детали. Глубина упрочненного пласта, измеренная микротвердомером, станет отправной точкой для планирования операций.

Всегда оставляйте технологический припуск в 0.1-0.15 миллиметра от границы перехода твердой зоны в вязкую сердцевину, это страховка от попадания инструмента в материал с резко меняющимися свойствами. Контроль в процессе обработки обязателен, после каждого этапа проверяйте деталь на наличие побежалости или потемнений, которые сигнализируют о перегреве.

Последующая промывка в ультразвуковой ванне удалит абразивную пыль и микрочастицы, застрявшие в порах, что особенно критично для узлов трения. Работа с цементованной сталью – это всегда диалог между жесткостью материала и опытом мастера, где знание технологических пределов позволяет добиться безупречного результата без ущерба для функциональности изделия.
