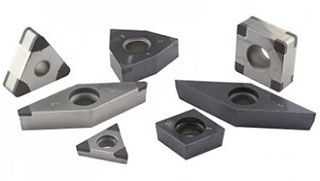

Пластины со вставками PCBN
Пластины со вставкой состоят из корпуса из твердого сплава или другого связующего материала, в который установлены режущие вставки из PCBN или PCD. Конструкция позволяет использовать пластину с обеих сторон, что увеличивает срок ее службы и снижает затраты на обработку. Благодаря применению основы из связующего материала такие пластины являются экономичным решением, а широкий выбор форм и количества вставок позволяет подобрать оптимальный вариант для различных видов обработки.
CCGT
Твердосплавные пластины CCGT со вставками PCBN предназначены для высокоточного наружного точения и растачивания. Пластины формы C (ромб 80°) с позитивной геометрией обеспечивают точное и стабильное резание. Вставки из PCBN (поликристаллического кубического нитрида бора) повышают износостойкость, производительность и срок службы инструмента при обработке закаленных сталей, чугуна и других труднообрабатываемых материалов.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| CCGT09T308-PCD1 |
8.8
|
9.525
|
0.8
|
3.97
|
4.4
|
Чистовая
|
S
H
N
|
MZG | 1 506 ₽ |
|
|---|

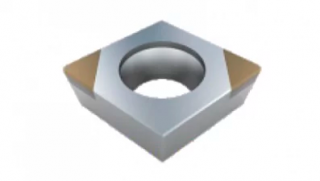

CCGW

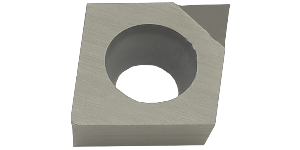

Твердосплавные пластины CCGW с напайками PCBN предназначены для растачивания и наружного точения. Пластины формы C (ромб 80°) с позитивной геометрией и задним углом 7° обеспечивают точное и стабильное резание. Вставки из PCBN повышают износостойкость и производительность инструмента. Используются с токарными державками SCLC, S...-SCKC и S...-SCLC.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 1NU-CCGW09T308-KBCN700 |
9.7
|
9.525
|
0.8
|
3.97
|
4.4
|
Получистовая
|
H
|
Koves | 1 815 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 1NU-CCGW120404-KBCN700 |
12.9
|
12.7
|
0.4
|
4.76
|
5.5
|
Получистовая
|
H
|
Koves | 1 860 ₽ |
|
| 2NU-CCGW060202-KBCN700 |
6.4
|
6.35
|
0.2
|
2.38
|
2.8
|
Чистовая
|
H
|
Koves | 2 000 ₽ |
|
| 2NU-CCGW060204-KBCN700 |
6.4
|
6.35
|
0.4
|
2.38
|
2.8
|
Получистовая
|
H
|
Koves | 2 000 ₽ |
|
| 2NU-CCGW060208-KBCN700 |
6.4
|
6.35
|
0.8
|
2.38
|
2.8
|
Получистовая
|
H
|
Koves | 2 000 ₽ |
|
| 2NU-CCGW060208-KBN910 |
6.4
|
6.35
|
0.8
|
2.38
|
2.8
|
Получистовая
|
K
|
Koves | 2 000 ₽ |
|
| 2NU-CCGW09T302-KBCN700 |
9.67
|
9.525
|
0.2
|
3.97
|
4.4
|
Чистовая
|
H
|
Koves | 2 499 ₽ |
|
| 2NU-CCGW09T304-KBCN700 |
9.7
|
9.525
|
0.4
|
3.97
|
4.4
|
Получистовая
|
H
|
Koves | 2 401 ₽ |
|
| 2NU-CCGW09T308-KBN910 |
9.7
|
9.525
|
0.8
|
3.97
|
4.4
|
Получистовая
|
K
|
Koves | 2 000 ₽ |
|
| CCGW09T308-F-BT6000 |
9.7
|
9.525
|
0.8
|
3.97
|
4.4
|
Получистовая
|
H
|
1 406 ₽ |
|
|
| CCGW120404M-2-IBK015P |
12.9
|
12.7
|
0.4
|
4.76
|
5.5
|
Получистовая
|
K
|
Intool | 2 500 ₽ |
|
CNGA

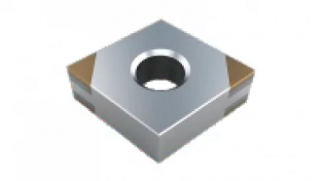

Твердосплавные пластины CNGA с напайками PCBN предназначены для наружного точения и растачивания, преимущественно используются для наружной обработки. Пластины формы C (ромб 80°) имеют негативную геометрию и задний угол 0°, обеспечивая высокую прочность режущей кромки. Вставки из PCBN повышают износостойкость и производительность инструмента. Применяются с проходными и расточными токарными державками серий DCLN, MCLN, PCLN, DCBN, PCBN, MCBN, MCKN, DCKN, S...-MCKN, S...-MCLN, S...-PCLN.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 1NU-CNGA120408-KBCN700 |
12.9
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
Koves | 1 951 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2NU-CNGA120404-KBCN700 |
12.9
|
12.7
|
0.4
|
4.76
|
5.16
|
Получистовая
|
H
|
Koves | 2 280 ₽ |
|
| 2NU-CNGA120408-KBCN700 |
12.9
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
Koves | 2 280 ₽ |
|
| 2NU-CNGA120408-KBN910 |
12.9
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
K
|
Koves | 2 000 ₽ |
|
| 2NU-CNGA120412-KBCN700 |
12.9
|
12.7
|
1.2
|
4.76
|
5.16
|
Черновая
|
H
|
Koves | 2 499 ₽ |
|
| CNGA120404-ZH-BT6000 |
12.9
|
12.7
|
0.4
|
4.76
|
5.16
|
Получистовая
|
H
|
1 208 ₽ |
|
|
| CNGA120408-ZH-BT3100 |
12.9
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
1 134 ₽ |
|
|
| CNGA120408-ZH-BT6000 |
12.9
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
1 134 ₽ |
|

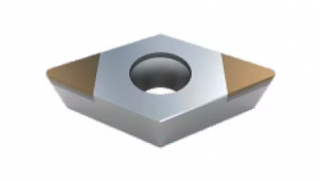

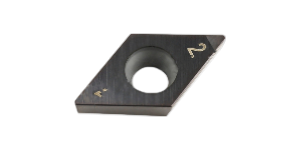

DCGW
Твердосплавные сменные пластины DCGW с напайками PCBN применяются как для растачивания (первый выбор), так и для наружного точения. Форма пластины - D (ромб 55°). Позитивная геометрия, задний угол 7°. Для увеличения производительности и износостойкости пластины используются напайки из сверхтвердого материала - PCBN (поликристаллический кубический нитрид бора). Пластины DCGW устанавливаются в наружные (проходные) токарные державки SDJC SDNCN, расточные державки S...-SDUC S...-SDZC.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 2NU-DCGW070202-KBCN700 |
7.8
|
6.35
|
0.2
|
2.38
|
2.8
|
Чистовая
|
H
|
Koves | 2 846 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2NU-DCGW070208-KBCN700 |
7.8
|
6.35
|
0.8
|
2.38
|
2.8
|
Получистовая
|
H
|
Koves | 2 221 ₽ |
|
| 2NU-DCGW11T302-KBCN700 |
11.6
|
9.525
|
0.2
|
3.97
|
4.4
|
Чистовая
|
H
|
Koves | 2 135 ₽ |
|
| 2NU-DCGW11T304-KBN910 |
11.6
|
9.525
|
0.4
|
3.97
|
4.4
|
Получистовая
|
K
|
Koves | 2 000 ₽ |
|
| DCGW11T308-F-BT6000 |
11.6
|
9.525
|
0.8
|
3.97
|
4.4
|
Получистовая
|
H
|
1 486 ₽ |
|

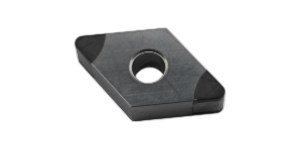

DNGA
Твердосплавные пластины DNGA с напайками PCBN применяются для наружного точения и растачивания. Пластины формы D (ромб 55°) с негативной геометрией и задним углом 0° обеспечивают прочность и стабильность обработки. Вставки из PCBN повышают износостойкость и производительность инструмента. Используются с проходными и расточными державками соответствующих серий.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 2NU-DNGA150408-KBCN700 |
15.5
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
Koves | 2 000 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2NU-DNGA150408-KBN910 |
15.5
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
K
|
Koves | 2 000 ₽ |
|
| 2NU-DNGA150608-MHN20C |
15.5
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
Wolverine | 2 680 ₽ |
|
| 2NU-DNGA150612-KBCN700 |
15.5
|
12.7
|
1.2
|
6.35
|
5.16
|
Черновая
|
H
|
Koves | 2 000 ₽ |
|
| 4NR-DNGA150408-KBN910 |
15.5
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
K
|
Koves | 2 000 ₽ |
|
| 4NR-DNGA150612-KBN910 |
15.5
|
12.7
|
1.2
|
6.35
|
5.16
|
Черновая
|
K
|
Koves | 2 300 ₽ |
|
| DNGA150408-ZH-BT6000 |
15.5
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
1 134 ₽ |
|
|
| DNGA150604-ZH-BT3100 |
15.5
|
12.7
|
0.8
|
6.35
|
5.16
|
Получистовая
|
K
|
1 318 ₽ |
|
|
| DNGA150608-ZH-BT3100 |
15.5
|
12.7
|
0.8
|
6.35
|
5.16
|
Получистовая
|
K
|
1 511 ₽ |
|
|
| DNGA150608AS01225-2-BH2511 |
15.5
|
12.7
|
0.8
|
6.35
|
5.16
|
Чистовая
|
H
|
ZCC-CT | 2 150 ₽ |
|

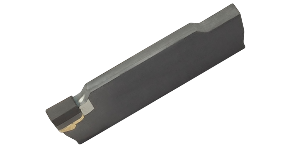

MGMN
Сменная твердосплавная пластина MGMN с режущими вставками PCD/CBN предназначена для отрезки заготовок и обработки канавок. Благодаря использованию поликристаллического алмаза (PCD) или кубического нитрида бора (CBN) она отличается высокой износостойкостью, точностью обработки и длительным сроком службы. Подходит для эффективной обработки алюминиевых сплавов, чугуна, закаленных сталей и других материалов.
| Наименование | (L), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить | |
| MGMN200-PCD1 |
16
|
0.2
|
3.5
|
1.6
|
Получистовая
|
S
H
N
|
MZG | 1 900 ₽ |
|
|---|

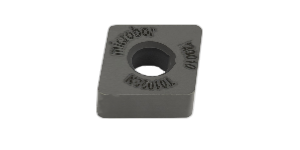

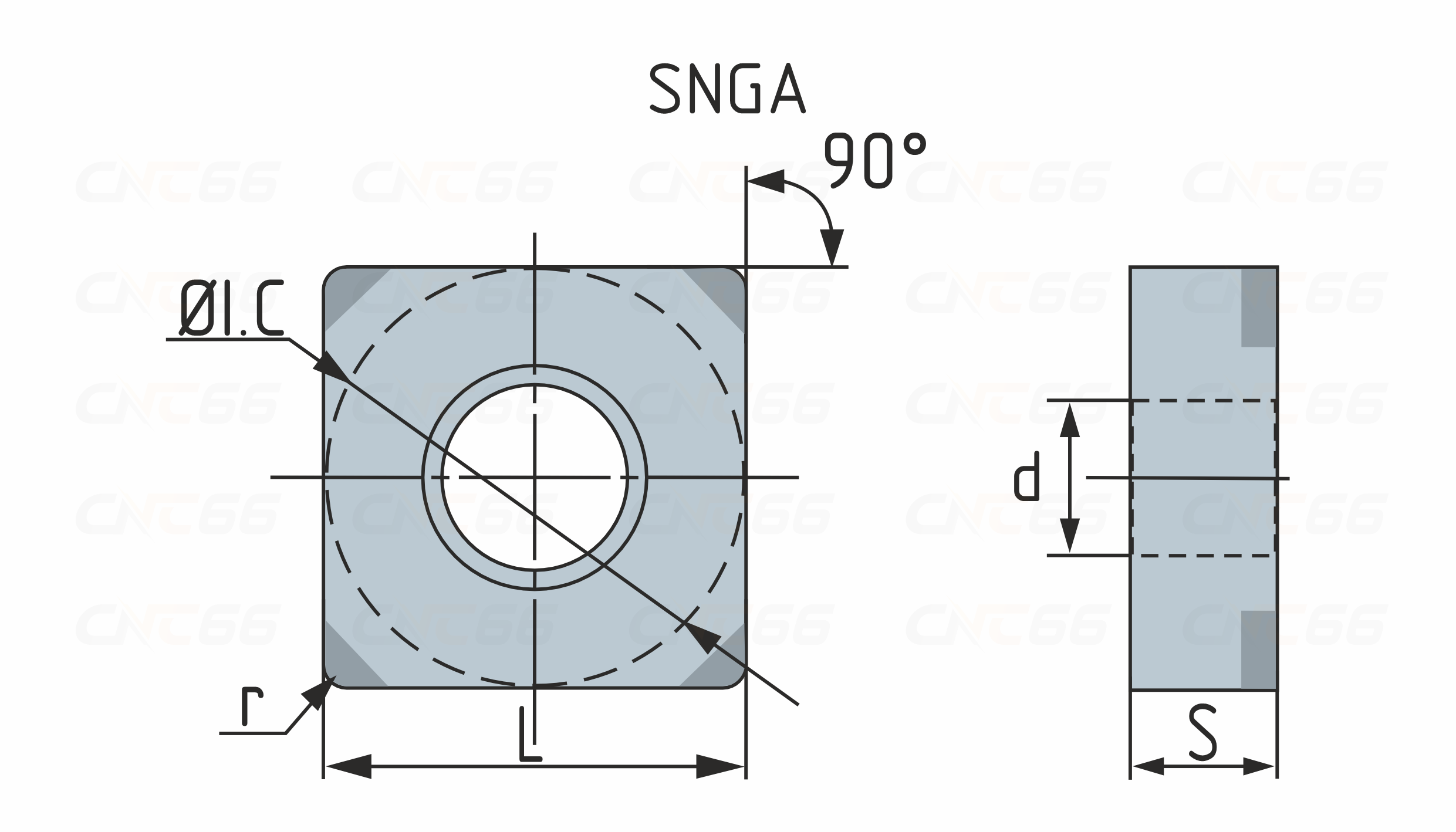

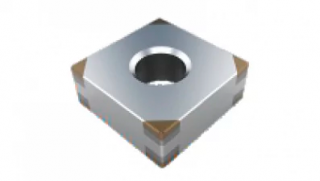

SNGA
Твердосплавные пластины SNGA с напайками PCBN предназначены для наружного точения и растачивания, преимущественно используются для наружной обработки. Пластины формы S (квадрат) с негативной геометрией и задним углом 0° обеспечивают высокую прочность режущей кромки. Напайки из PCBN повышают износостойкость и производительность инструмента. Применяются с проходными и расточными державками соответствующих серий.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 2NU-SNGA120404-KBCN700 |
12.7
|
12.7
|
0.4
|
4.76
|
5.16
|
Получистовая
|
H
|
Koves | 2 518 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2NU-SNGA120408-KBCN700 |
12.7
|
12.7
|
0.8
|
4.76
|
5.16
|
Получистовая
|
H
|
Koves | 2 518 ₽ |
|
| 2NU-SNGA120412-KBCN700 |
12.7
|
12.7
|
1.2
|
4.76
|
5.16
|
Черновая
|
H
|
Koves | 2 518 ₽ |
|
| 4NR-SNGA120412-KBN910 |
12.7
|
12.7
|
1.2
|
4.76
|
5.16
|
Черновая
|
K
|
Koves | 2 000 ₽ |
|

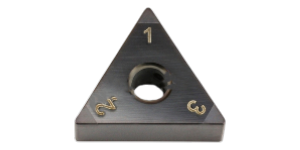

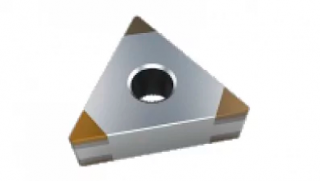

TNGA
Твердосплавные пластины TNGA с напайками PCBN предназначены для наружного точения и растачивания, преимущественно применяются для наружной обработки. Пластины формы T (треугольник 60°) с негативной геометрией и задним углом 0° обеспечивают высокую прочность и стабильность резания. Напайки из PCBN повышают износостойкость и производительность инструмента. Используются с проходными и расточными державками соответствующих серий.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 3NU-TNGA160412-KBCN700 |
16.5
|
9.525
|
1.2
|
4.76
|
3.81
|
Черновая
|
H
|
Koves | 3 000 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 6NR-TNGA160412-KBN910 |
16.5
|
9.525
|
1.2
|
4.76
|
3.81
|
Черновая
|
K
|
Koves | 2 000 ₽ |
|

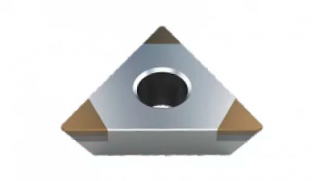

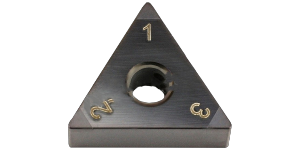

TPGW
Твердосплавные пластины TPGW с напайками PCBN предназначены для растачивания и наружного точения, при этом оптимально подходят для обработки отверстий. Пластины формы T (треугольник 60°) имеют позитивную геометрию и задний угол 11°, обеспечивая точное и стабильное резание. Вставки из PCBN (поликристаллического кубического нитрида бора) повышают износостойкость, производительность и срок службы инструмента.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 3NU-TPGW090202-KBCN700 |
9.63
|
5.56
|
0.2
|
2.38
|
3
|
Чистовая
|
H
|
Koves | 3 000 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 3NU-TPGW090202-KBCN800 |
9.63
|
5.56
|
0.2
|
2.38
|
3
|
Чистовая
|
K
|
Koves | 3 000 ₽ |
|
| 3NU-TPGW090204-KBCN800 |
9.63
|
5.56
|
0.4
|
2.38
|
3
|
Получистовая
|
K
|
Koves | 3 000 ₽ |
|
| 3NU-TPGW110304-KBCN800 |
11.6
|
6.35
|
0.4
|
3.18
|
3.5
|
Получистовая
|
K
|
Koves | 3 900 ₽ |
|

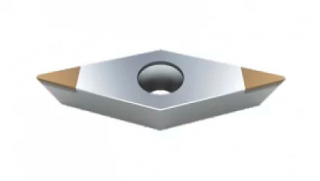

VBGW

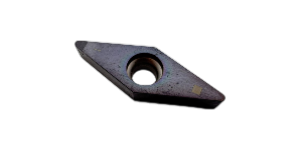

Твердосплавные пластины VBGW с напайками PCBN предназначены для растачивания и наружного точения, преимущественно используются при обработке отверстий. Пластины формы V (ромб 35°) с позитивной геометрией и задним углом 5° обеспечивают точное и эффективное резание. Напайки из PCBN (поликристаллического кубического нитрида бора) повышают износостойкость и производительность инструмента. Применяются с проходными державками SVAB, SVHB, SVJB, SVVBN и расточными державками S...-SVUB.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 1NU-VBGW160408-KBCN700 |
16.1
|
9.525
|
0.8
|
4.76
|
4.4
|
Получистовая
|
H
|
Koves | 3 203 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2NU-VBGW110304-KBCN700 |
11.1
|
6.35
|
0.4
|
3.18
|
2.8
|
Получистовая
|
H
|
Koves | 2 500 ₽ |
|
| 2NU-VBGW160408-KBCN700 |
16.1
|
9.525
|
0.8
|
4.76
|
4.4
|
Получистовая
|
H
|
Koves | 2 500 ₽ |
|
VCGT

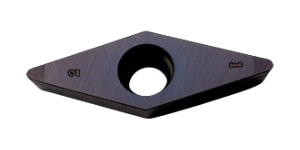

Твердосплавные пластины VCGT со вставками PCBN предназначены для высокоточного растачивания и наружного точения. Пластины формы V (ромб 35°) с позитивной геометрией обеспечивают точное резание и качественную обработку поверхности. Вставки из PCBN (поликристаллического кубического нитрида бора) повышают износостойкость, производительность и срок службы инструмента при обработке закаленных сталей, чугуна и труднообрабатываемых материалов.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| VCGT110304-PCD1 |
11
|
6.35
|
0.4
|
3.18
|
2.8
|
Чистовая
|
S
H
N
|
MZG | 1 900 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| VCGT160408-PCD1 |
16.6
|
9.525
|
0.8
|
4.76
|
4.4
|
Чистовая
|
S
H
N
|
MZG | 2 300 ₽ |
|
VCGW

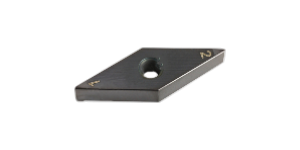

Твердосплавные пластины VCGW с напайками PCBN предназначены для растачивания и наружного точения, преимущественно используются для обработки отверстий. Пластины формы V (ромб 35°) с позитивной геометрией и задним углом 7° обеспечивают точное и стабильное резание. Напайки из PCBN (поликристаллического кубического нитрида бора) повышают износостойкость, производительность и срок службы инструмента. Применяются с проходными державками SVAC, SVJC, SVQC, SVVCN и расточными державками S...-SVUC.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 1NU-VCGW160404-KBCN700 |
16.1
|
9.525
|
0.8
|
4.76
|
4.4
|
Получистовая
|
H
|
Koves | 2 000 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2NU-VCGW160404-KBCN700 |
16.1
|
9.525
|
0.4
|
4.76
|
4.4
|
Получистовая
|
H
|
Koves | 2 500 ₽ |
|
| 2NU-VCGW160404-KBN910 |
16.1
|
9.525
|
0.4
|
4.76
|
4.4
|
Получистовая
|
K
|
Koves | 2 500 ₽ |
|
| 2NU-VCGW160408-KBCN700 |
16.1
|
9.525
|
0.8
|
4.76
|
4.4
|
Получистовая
|
H
|
Koves | 2 500 ₽ |
|
| VCGW160408-H-BT6000 |
16.1
|
9.525
|
0.8
|
4.76
|
4.4
|
Получистовая
|
H
|
1 282 ₽ |
|

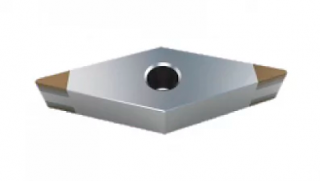

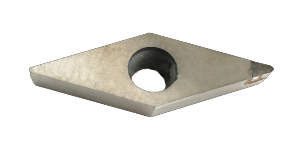

VNGA
Твердосплавные пластины VNGA с напайками PCBN предназначены для наружного точения и растачивания, преимущественно используются для наружной обработки. Пластины формы V (ромб 35°) с негативной геометрией и задним углом 0° обеспечивают высокую прочность и стабильность резания. Напайки из PCBN (поликристаллического кубического нитрида бора) повышают износостойкость и производительность инструмента. Применяются с проходными и расточными державками соответствующих серий.
| Наименование | (L), мм | (ØiC), мм | (r), мм | Толщина пластины S, мм | (d), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| 2NU-VNGA160404-KBCN700 |
16.1
|
9.525
|
0.4
|
4.76
|
3.81
|
Получистовая
|
H
|
Koves | 2 963 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 2NU-VNGA160408-KBCN700 |
16.1
|
9.525
|
0.8
|
4.76
|
3.81
|
Получистовая
|
H
|
Koves | 3 058 ₽ |
|
| 4NR-VNGA160408-KBN910 |
16.1
|
9.525
|
0.8
|
4.76
|
3.81
|
Получистовая
|
K
|
Koves | 2 000 ₽ |
|
| VNGA160404-ZH-BT6000 |
16.1
|
9.525
|
0.4
|
4.76
|
3.81
|
Получистовая
|
H
|
1 237 ₽ |
|
