Метчики с резьбой UNC/UNF

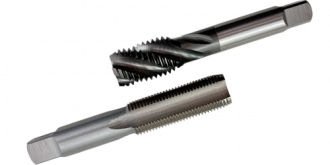

Метчики с резьбой UNC и UNF - это инструмент американского стандарта имеющие унифицированные дюймовые резьбы. Метчики изготавливаются из быстрорежущей стали HSS-E высокого качества, применяются для изготовления дюймовой резьбы в различных материалах: стали, нержавеющей стали и чугуне. Метчики UNC используются для нарезания крупной резьбы, а метчики UNF — для мелкой. Благодаря винтовым спиральным канавкам с углом наклона 38°, которые эффективно отводят стружку из зоны резания, эта конструкция оптимальна для работы в глухих отверстиях. Для увеличения срока службы инструмента и повышения его износостойкости применяется защитное покрытие TiCN-C.
UNC резьба
Метчики для сквозных отверстий под резьбу UNC. Изготовлены из быстрорежущей стали HSS-E с 5%-ным содержанием кобальта, поставляются с защитным покрытием TiN или без покрытия. Тип канавок - прямые со спиральной подточкой для эффективного отвода стружки вперёд (при работе со сквозными отверстиями). Предназначены для нарезания крупной американской унифицированной резьбы (Unified National Coarse) с углом профиля 60° в сквозных отверстиях деталей из стали, нержавеющей стали, чугуна, алюминия и цветных металлов.

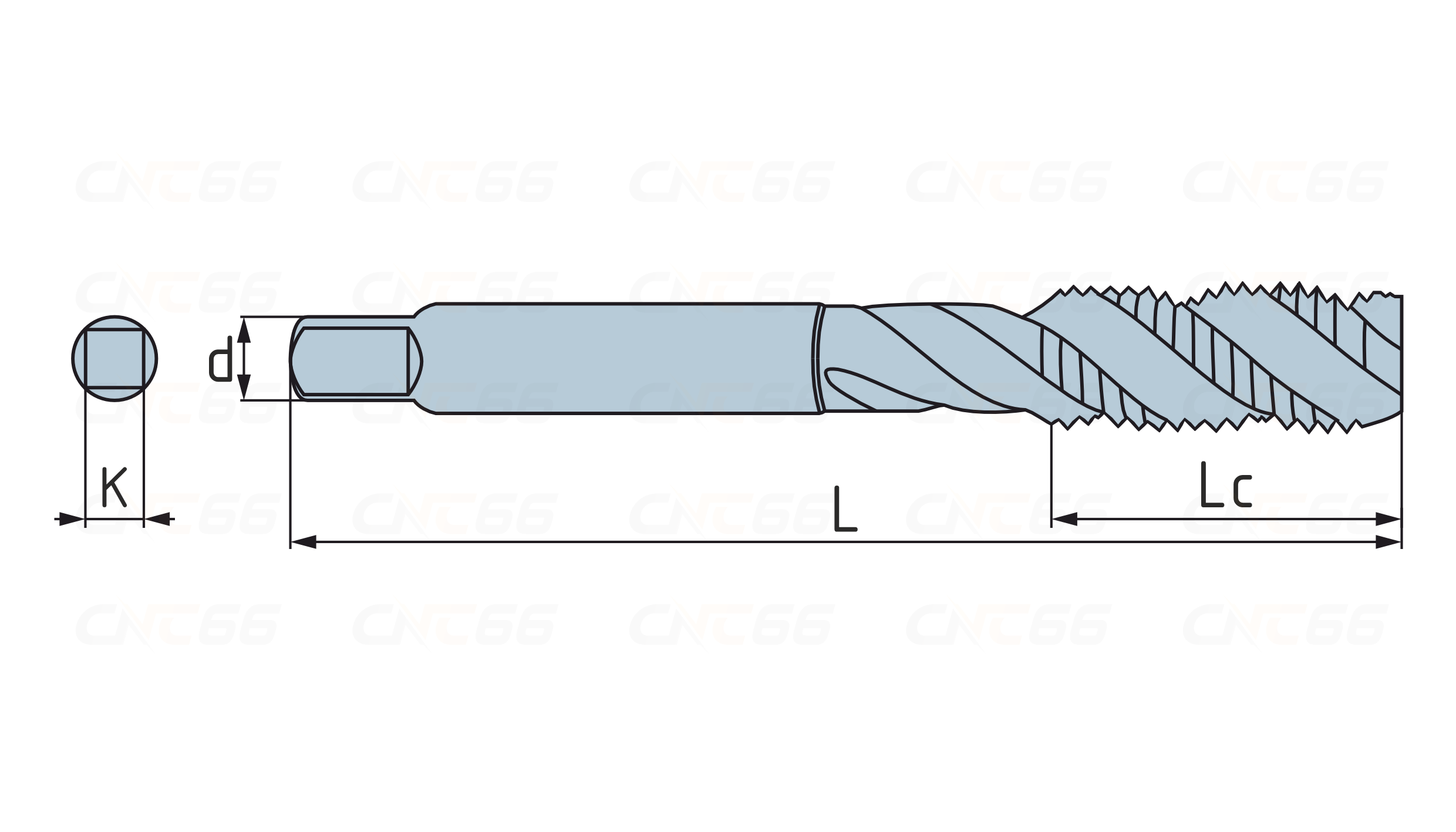

| Наименование | (L), мм | (Lc), мм | Посадочный размер хвостовика d x k, мм | Шаг резьбы | Размер резьбы | Обрабатываемый материал | Бренд | Цена | Купить |
| 1"-8UNC-S-TiCNC-PMK |
135
|
45
|
20x16
|
8 tpi
|
1"
|
P
M
K
|
Wilson |  |
|
|---|---|---|---|---|---|---|---|---|---|
| 1/2"-13UNC-S-TiCNC-PMK |
89
|
28
|
9x7.1
|
13 tpi
|
1/2"
|
P
M
K
|
Wilson | 1 530 ₽ |
|
| 1/4"-20UNC-S-TiCNC-PMK |
67
|
19
|
6x4.5
|
20 tpi
|
1/4"
|
P
M
K
|
Wilson | 580 ₽ |
|
| 3/4"-10UNC-S-TiCNC-PMK |
112
|
36
|
11.2x9
|
10 tpi
|
3/4"
|
P
M
K
|
Wilson | 2 300 ₽ |
|
| 3/8"-16UNC-S-TiCNC-PMK |
80
|
23
|
8x6.3
|
16 tpi
|
3/8"
|
P
M
K
|
Wilson | |
|
| N4-40UNC-S-TiCNC-PMK |
50
|
10
|
4x3.2
|
40 tpi
|
N4
|
P
M
K
|
Wilson | |
|
| 5/16"-18UNC-S-TiCNC-PMK |
70
|
19
|
6.3x5
|
18 tpi
|
5/16"
|
P
M
K
|
Wilson | 868 ₽ |
|
| 5/8"-11UNC-S-TiCNC-PMK |
102
|
31
|
12.5x10
|
11 tpi
|
5/8"
|
P
M
K
|
Wilson | |
|
| 7/16"-14UNC-S-TiCNC-PMK |
89
|
28
|
9x7.1
|
14 tpi
|
7/16"
|
P
M
K
|
Wilson | |
|
| 7/8"-9UNC-S-TiCNC-PMK |
118
|
38
|
16x12.5
|
9 tpi
|
7/8"
|
P
M
K
|
Wilson | |
|
| 9/16"-12UNC-S-TiCNC-PMK |
90
|
29
|
11.2x9
|
12 tpi
|
9/16"
|
P
M
K
|
Wilson | |
|

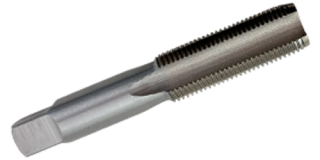

UNF резьба
Метчики для сквозных и глухих отверстий под резьбу UNF. Изготовлены из быстрорежущей стали HSS-E с 5%-ным содержанием кобальта (аналог Р6М5К5). Поставляются с износостойким покрытием TiN (нитрид титана) золотистого цвета или без покрытия. Тип канавок — спиральные (для глухих отверстий) или прямые со спиральной подточкой (для сквозных отверстий). Применяются для машинного нарезания внутренней дюймовой резьбы с мелким шагом (Unified National Fine) и углом профиля 60° в деталях из углеродистых и легированных сталей, нержавеющей стали, чугуна, алюминия, латуни, бронзы и других цветных металлов.
| Наименование | (L), мм | (Lc), мм | Посадочный размер хвостовика d x k, мм | Шаг резьбы | Размер резьбы | Обрабатываемый материал | Бренд | Цена | Купить |
| TA02UNF038 |
80
|
20
|
8x6.3
|
24 tpi
|
3/8"
|
P
M
|
Wilson | |
|
|---|---|---|---|---|---|---|---|---|---|
| 1"-12UNF-S-TiCNC-PMK |
150
|
28
|
23.25x18
|
12 tpi
|
1"
|
P
M
K
|
Wilson | |
|
| 1/2"-20UNF-S-TiCNC-PMK |
89
|
20
|
9x7.1
|
20 tpi
|
1/2"
|
P
M
K
|
Wilson | 1 172 ₽ |
|
| 1/4"-28UNF-S-TiCNC-PMK |
67
|
19
|
6x4.5
|
28 tpi
|
1/4"
|
P
M
K
|
Wilson | |
|
| N10-32UNF-S-TiCNC-PMK |
64
|
16
|
5.5x4.5
|
32 tpi
|
N10
|
P
M
K
|
Wilson | |
|
| 3/4"-16UNF-S-TiCNC-PMK |
112
|
23
|
14x11.2
|
16 tpi
|
3/4"
|
P
M
K
|
Wilson | 2 900 ₽ |
|
| 3/8"-24UNF-S-TiCNC-PMK |
80
|
19
|
6.3x5
|
24 tpi
|
3/8"
|
P
M
K
|
Wilson | 1 345 ₽ |
|
| 5/16"-24UNF-S-TiCNC-PMK |
70
|
19
|
6.3x5
|
24 tpi
|
5/16"
|
P
M
K
|
Wilson | 771 ₽ |
|
| 5/8"-18UNF-S-TiCNC-PMK |
102
|
20
|
12.5x10
|
18 tpi
|
5/8"
|
P
M
K
|
Wilson | |
|
| 7/16"-20UNF-S-TiCNC-PMK |
89
|
20
|
9x7.1
|
20 tpi
|
7/16"
|
P
M
K
|
Wilson | 1 241 ₽ |
|
| 7/8"-14UNF-S-TiCNC-PMK |
140
|
26
|
20.5x14
|
14 tpi
|
7/8"
|
P
M
K
|
Wilson | |
|
| 9/16"-18UNF-S-TiCNC-PMK |
90
|
20
|
11.2x9
|
18 tpi
|
9/16"
|
P
M
K
|
Wilson | 1 544 ₽ |
|
