Сверла со сменными головками
Сверла со сменными головками — инструмент для высокоскоростного получения точных отверстий в стали, нержавеющей стали, чугуне, жаропрочных и титановых сплавах, а также цветных металлах. Состоят из сверла и сменной твердосплавной режущей головки, что обеспечивает высокую жесткость и стабильность. Сменные головки изготовлены из износостойкого твердого сплава и подходят для высокоскоростной обработки. Специальные покрытия (TiSiN, AlTiN, TiAlN и др.) на режущей части повышают ресурс и снижают трение. В каталоге представлены сверла различной глубины сверления, а также сменные головки.

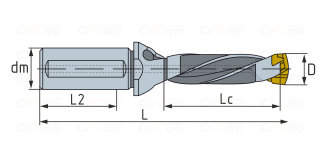

1.5D
Сверла со сменными головками 1.5D (отношение длины к диаметру L/D=1.5) применяются для высокопроизводительного сверления неглубоких отверстий и отверстий в листовых заготовках. Их укороченная рабочая часть обеспечивает повышенную жесткость инструмента, что критически важно для точности обработки. Модульная конструкция позволяет использовать один корпус с различными твердосплавными головками под конкретную задачу, а при износе заменяется только сменная головка, что снижает расходы на оснастку. Тип хвостовика: Weldon (с лыской) / цилиндрический. Исполнение — с внутренними каналами для подачи СОЖ.
| Наименование | (L), мм | (Lс), мм | (L2), мм | (D), мм | (dm), мм | Бренд | Цена | Купить |
| QD190-199-25-1.5D-CA |
122.2
|
44
|
56
|
18.5
|
25
|
FENGYI |  |
|
|---|
3D
Сверла со сменными головками 3D (отношение длины к диаметру L/D=3) применяются для высокопроизводительного сверления отверстий средней глубины. Увеличенная рабочая часть по сравнению с исполнением 1.5D позволяет обрабатывать более глубокие отверстия без предварительного засверливания, сохраняя высокую жесткость и точность благодаря модульной конструкции. Модульная система позволяет быстро заменять затупившуюся головку без переналадки инструмента, что снижает затраты на оснастку и сокращает вспомогательное время. Тип хвостовика — Weldon (с лыской) или цилиндрический. Исполнение — с внутренними каналами для подачи СОЖ.
| Наименование | (L), мм | (Lс), мм | (L2), мм | (D), мм | (dm), мм | Бренд | Цена | Купить |
| QD080/089-12-3D-CA |
92.4
|
32
|
45
|
7.5
|
12
|
FENGYI | |
|
|---|---|---|---|---|---|---|---|---|
| QD090/099-12-3D-CA |
94.6
|
35
|
45
|
8.5
|
12
|
FENGYI | |
|
| QD100/109-16-3D-CA |
103
|
39
|
48
|
9.5
|
16
|
FENGYI | 9 556 ₽ |
|
| QD120/129-16-3D-CA |
110.5
|
45
|
48
|
11.5
|
16
|
FENGYI | 10 055 ₽ |
|
| QD160/169-20-3D-CA |
129
|
60
|
50
|
15.5
|
20
|
FENGYI | 14 263 ₽ |
|
| QD170/179-20-3D-CA |
129.7
|
66
|
50
|
16.5
|
20
|
FENGYI | 11 727 ₽ |
|
| QD180/189-25-3D-CA |
149.5
|
66
|
56
|
17.5
|
25
|
FENGYI | 15 397 ₽ |
|
| QD200/209-25-3D-CA |
158.6
|
73
|
56
|
19.5
|
25
|
FENGYI | 12 758 ₽ |
|
| QD220/229-25-3D-CA |
164.2
|
80
|
56
|
21.5
|
25
|
FENGYI | |
|
| QD250/260-32-3D-CA |
188.5
|
91
|
60
|
24.5
|
32
|
FENGYI | |
|
5D
Сверла со сменными головками 5D (отношение длины к диаметру L/D=5) применяются для высокопроизводительного сверления глубоких отверстий. Увеличенная рабочая часть по сравнению с исполнением 3D позволяет обрабатывать глубокие отверстия в сплошном материале за один проход. Модульная конструкция обеспечивает быструю замену затупившейся головки непосредственно в станке без выверки инструмента, что существенно сокращает вспомогательное время. Тип хвостовика — Weldon / цилиндрический. Исполнение — с внутренними каналами для подачи СОЖ.
| Наименование | (L), мм | (Lс), мм | (L2), мм | (D), мм | (dm), мм | Бренд | Цена | Купить |
| QD090/099-12-5D-CA |
114.6
|
57
|
45
|
8.5
|
15
|
FENGYI | |
|
|---|---|---|---|---|---|---|---|---|
| QD100/109-16-5D-CA |
126
|
60
|
48
|
9.5
|
16
|
FENGYI | 11 007 ₽ |
|
| QD110/119-16-5D-CA |
206.9
|
66
|
56
|
20.5
|
16
|
FENGYI | 9 341 ₽ |
|
| QD120/129-16-5D-CA |
137.5
|
71
|
48
|
11.5
|
16
|
FENGYI | 13 023 ₽ |
|
| QD140/149-16-5D-CA |
144.9
|
82
|
48
|
13.5
|
16
|
FENGYI | 13 786 ₽ |
|
| QD160/169-20-5D-CA |
129
|
98
|
50
|
15.5
|
20
|
FENGYI | |
|
| QD180/189-25-5D-CA |
188
|
109.3
|
56
|
17.5
|
25
|
FENGYI | |
|
| QD190/199-25-5D-CA |
192.2
|
114
|
56
|
18.5
|
25
|
FENGYI | |
|
| QD200/209-25-5D-CA |
200.6
|
120
|
56
|
19.5
|
25
|
FENGYI | |
|
| QD210/219-25-5D-CA |
206.9
|
121
|
56
|
20.5
|
25
|
FENGYI | |
|
| QD220/229-25-5D-CA |
210.2
|
126
|
56
|
21.5
|
25
|
FENGYI | |
|
| QD230/239-32-5D-CA |
227.5
|
132
|
60
|
22.5
|
32
|
FENGYI | |
|
| QD240/249-32-5D-CA |
232.9
|
137
|
60
|
23.5
|
32
|
FENGYI | 25 932 ₽ |
|
| QD250/260-32-5D-CA |
240.5
|
143
|
60
|
24.5
|
32
|
FENGYI | |
|
8D
Сверла со сменными головками 8D (отношение длины к диаметру L/D=8) применяются для высокопроизводительного сверления глубоких отверстий в сплошном материале за один проход. Модульная конструкция обеспечивает быструю замену затупившейся головки непосредственно в станке без переналадки. Тип хвостовика — Weldon / цилиндрический. Исполнение — с внутренними каналами для подачи СОЖ.
| Наименование | (L), мм | (Lс), мм | (L2), мм | (D), мм | (dm), мм | Бренд | Цена | Купить |
| QD110/119-16-8D-CA |
168.3
|
105
|
48
|
10.5
|
40
|
FENGYI | |
|
|---|---|---|---|---|---|---|---|---|
| QD130/139-16-8D-CA |
184.7
|
119
|
48
|
12.5
|
16
|
FENGYI | |
|
| QD150/159-20-8D-CA |
208.4
|
140
|
50
|
14.5
|
20
|
FENGYI | 15 458 ₽ |
|
| QD160/169-20-8D-CA |
214.5
|
144
|
50
|
15.5
|
20
|
FENGYI | |
|
| QD170/179-20-8D-CA |
226.7
|
153
|
50
|
16.5
|
20
|
FENGYI | |
|
| QD180/189-25-8D-CA |
245
|
161
|
56
|
17.5
|
25
|
FENGYI | |
|
| QD190/199-25-8D-CA |
252.2
|
170
|
56
|
18.5
|
25
|
FENGYI | |
|
| QD200/209-25-8D-CA |
263.6
|
183
|
56
|
19.5
|
25
|
FENGYI | |
|
| QD220/229-25-8D-CA |
279.2
|
195
|
56
|
21.5
|
25
|
FENGYI | 24 468 ₽ |
|
| QD230/239-32-8D-CA |
298.5
|
204
|
60
|
22.6
|
32
|
FENGYI | |
|
| QD250/260-32-8D-CA |
318.5
|
221
|
60
|
24.5
|
32
|
FENGYI | |
|
12D
Сверла со сменными головками 12D (отношение длины к диаметру L/D=12) применяются для высокопроизводительного сверления глубоких отверстий в сплошном материале. Модульная конструкция обеспечивает быструю замену затупившейся головки непосредственно в станке без выверки инструмента и без необходимости в переточке, что снижает затраты на оснастку. Тип хвостовика — Weldon / цилиндрический. Исполнение — с внутренними каналами для подачи СОЖ.
| Наименование | (L), мм | (Lс), мм | (L2), мм | (D), мм | (dm), мм | Бренд | Цена | Купить |
| QD120/129-16-12D-CA |
227.5
|
162
|
48
|
11.5
|
16
|
FENGYI | |
|
|---|---|---|---|---|---|---|---|---|
| QD130/139-16-12D-CA |
240.7
|
175
|
48
|
12.5
|
16
|
FENGYI | |
|
| QD160/169-20-12D-CA |
282
|
216
|
50
|
15.5
|
20
|
FENGYI | |
|
| QD170/179-20-12D-CA |
298.7
|
225
|
50
|
16.5
|
20
|
FENGYI | |
|
| QD180/189-25-12D-CA |
321
|
237
|
56
|
17.5
|
25
|
FENGYI | |
|
| QD190/199-25-12D-CA |
332.2
|
250
|
56
|
18.5
|
25
|
FENGYI | |
|
| QD200/209-25-12D-CA |
347.6
|
262
|
56
|
19.5
|
25
|
FENGYI | 30 326 ₽ |
|

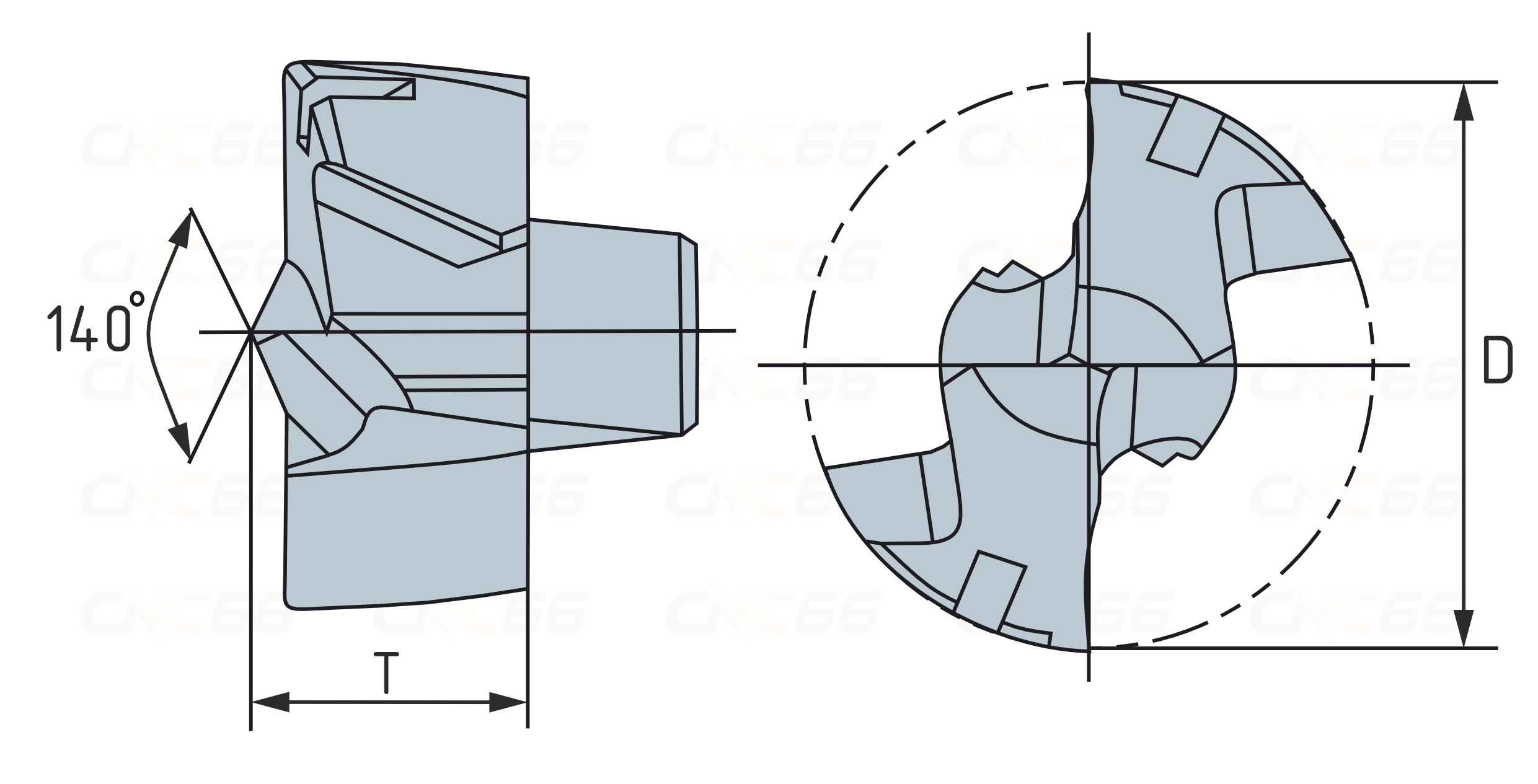

Сменные головки F
Плоская режущая головка QD типа F устанавливается в корпусные сверла QD и используется для изготовления отверстий в заготовках из легко обрабатываемых материалах. Не рекомендуется для сверления труднообрабатываемых материалов.
| Наименование | Бренд | Цена | Купить | |||||
| QD-120-F/A-F7058 | FENGYI | 3 384 ₽ |
|
|---|
Сменные головки RA
Режущие головки RA устанавливаются в корпусные сверла серии QD и используются для обработки заготовок из стали и нержавеющей стали. Форма инструмента позволяет производить резание с самоцентрированием, благодаря чему снижается нагрузка при сверлении. Инструмент снабжен стружколомом, повышающим стабильность сверления за счет правильного формирования стружки и качество получаемой поверхности. Головки изготовлены из твердого сплава с нанесением износостойкого покрытия F7058, что позволяет эффективно применять их для высокоскоростного резания.
| Наименование | Бренд | Цена | Купить | |||||
| QD-080-RA/F7058 | FENGYI | |
|
|||||
|---|---|---|---|---|---|---|---|---|
| QD-085-RA/F7058 | FENGYI | |
|
|||||
| QD-086-RA-F7058 | FENGYI | |
|
|||||
| QD-090-RA/F7058 | FENGYI | |
|
|||||
| QD-098-RA/F7058 | FENGYI | |
|
|||||
| QD-100-RA/F7058 | FENGYI | 2 446 ₽ |
|
|||||
| QD-101-RA/F7058 | FENGYI | |
|
|||||
| QD-110-RA/F7058 | FENGYI | 2 686 ₽ |
|
|||||
| QD-120-RA/F7058 | FENGYI | 3 077 ₽ |
|
|||||
| QD-120-RB/F7058 | FENGYI | 3 189 ₽ |
|
|||||
| QD-130-RA/F7058 | FENGYI | |
|
|||||
| QD-135-RA/F7058 | FENGYI | |
|
|||||
| QD-139-RA-F7058 | |
|
||||||
| QD-140-RA/F7058 | FENGYI | 4 433 ₽ |
|
|||||
| QD-145-RA/F7058 | FENGYI | |
|
|||||
| QD-150-RA/F7058 | FENGYI | 3 625 ₽ |
|
