Пластины отрезные и канавочные

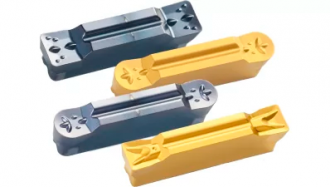

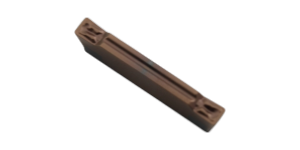

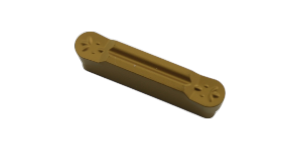

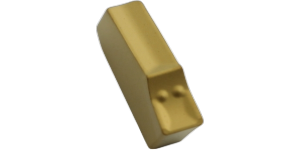

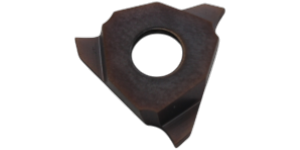

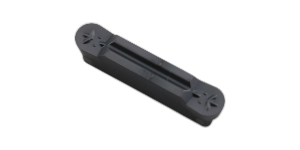

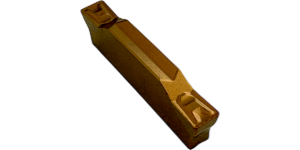

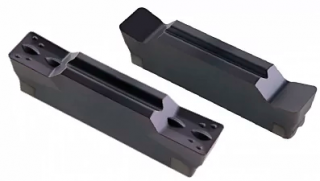

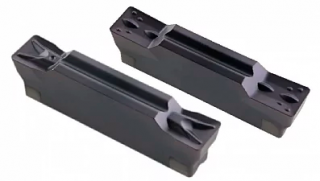

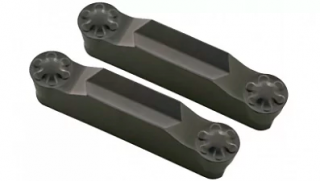

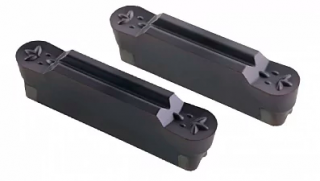

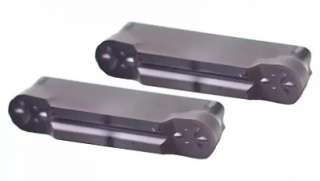

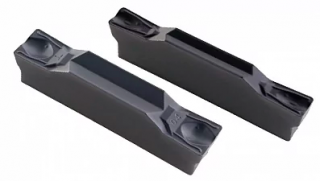

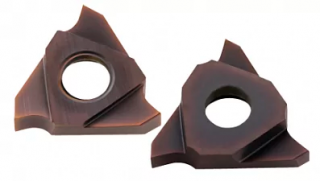

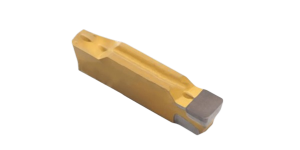

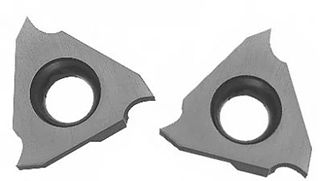

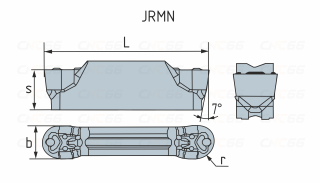

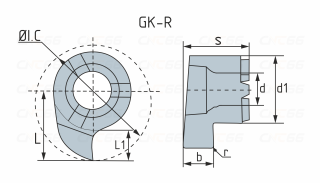

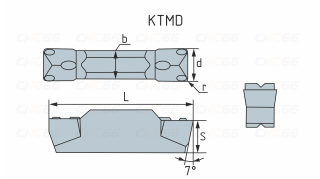

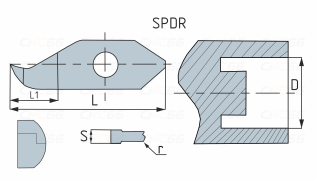

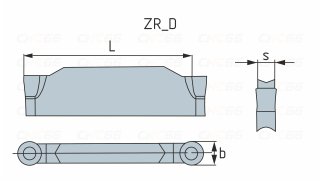

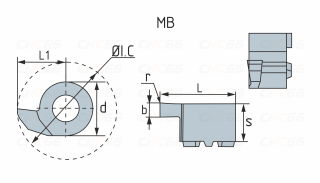

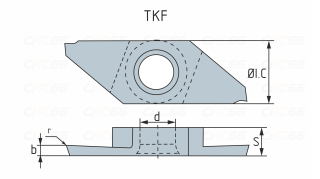

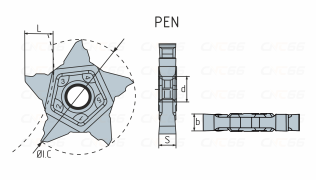

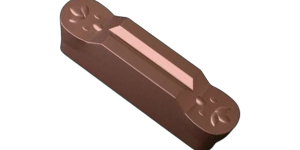

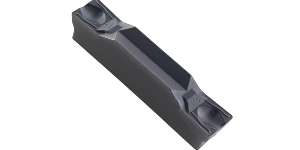

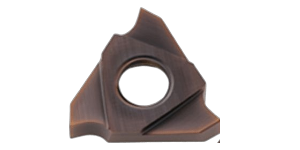

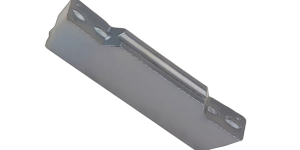

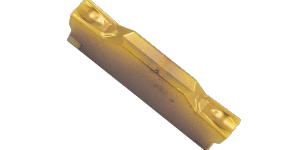

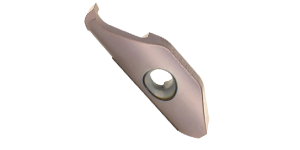

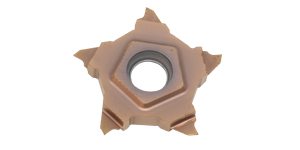

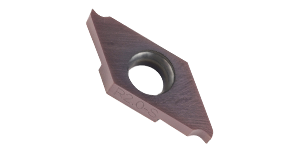

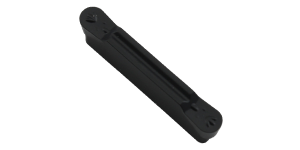

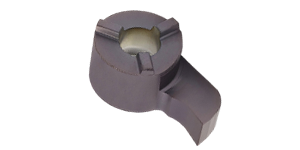

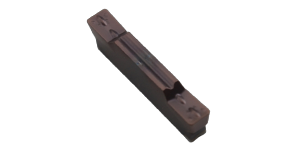

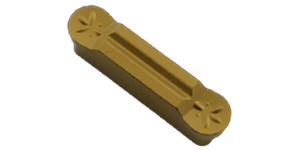

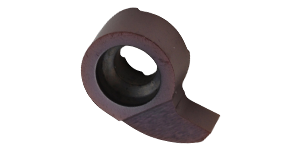

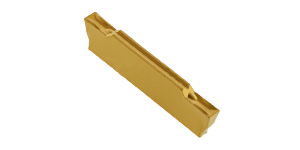

Отрезные и канавочные пластины для токарной обработки металла — сменный твердосплавный инструмент для отрезки заготовок, обработки наружных и внутренних канавок, а также торцевых канавок.
В каталоге CNC66 представлены пластины различных размеров, геометрий и марок для обработки стали, нержавеющей стали, чугуна, цветных металлов и других материалов.

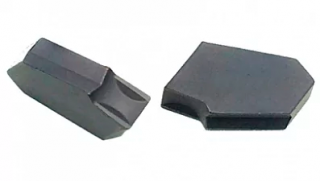

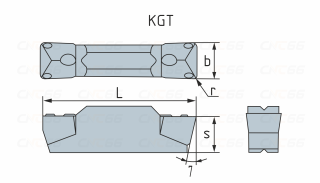

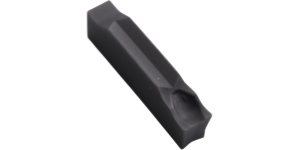

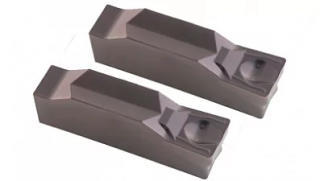

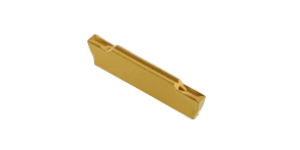

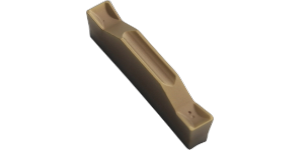

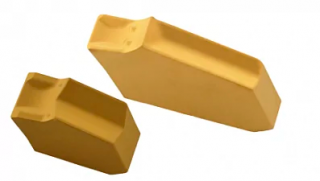

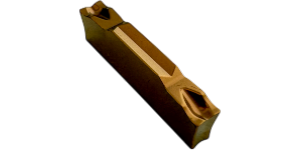

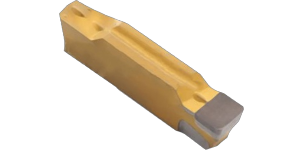

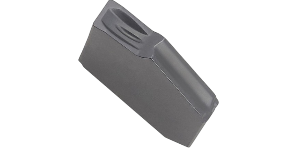

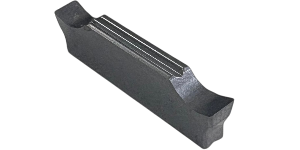

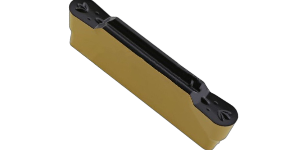

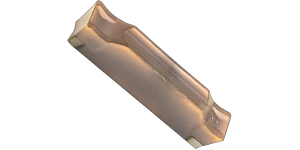

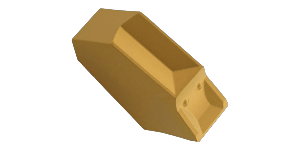

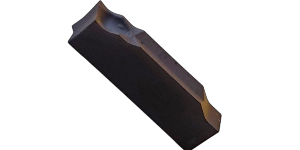

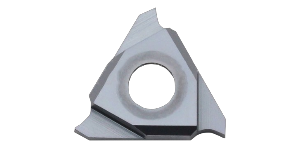

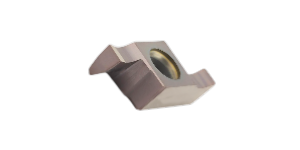

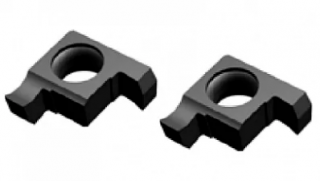

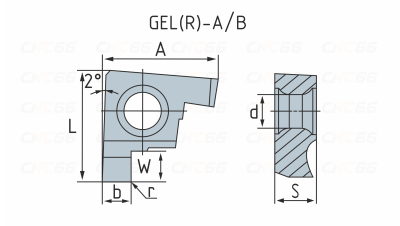

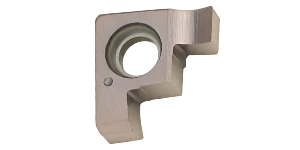

GER/GEL-A/B
-A,B;AR,AB NEW.png)

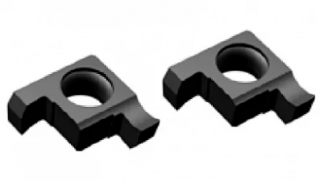

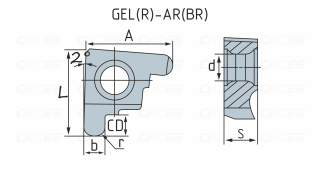

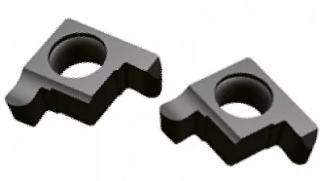

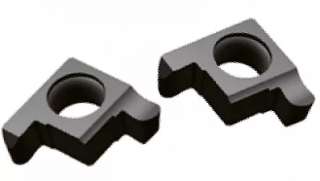

Сменные твердосплавные пластины GER / GEL-A / B предназначены для обработки канавок различной ширины. В ассортименте представлены модели с шириной режущей части от 0,5 до 3,0 мм. Используются совместно с канавочными резцами серий SIGER и SIGEL, обеспечивая точную и стабильную обработку..
| Наименование | (L), мм | (S), мм | (b), мм | (r), мм | Обрабатываемый материал | Бренд | Цена | Купить |
| GEL080-A |
6.5
|
2.58
|
0.8
|
0.05
|
P
M
S
|
Sant |  |
|
|---|---|---|---|---|---|---|---|---|
| GEL200-100BR |
8.2
|
3.18
|
2.2
|
1.0
|
P
M
S
|
Sant | 709 ₽ |
|
| GEL300-B |
8.2
|
3.18
|
2.2
|
0.2
|
P
M
S
|
Sant | 709 ₽ |
|
| GER050-A |
6.5
|
2.58
|
1.2
|
0.05
|
P
M
S
|
Sant | 574 ₽ |
|
| GER060-A |
6.5
|
2.58
|
1.2
|
0.05
|
P
M
S
|
Sant | 556 ₽ |
|
| GER070-A |
6.5
|
2.58
|
1.2
|
0.05
|
P
M
S
|
Sant | 556 ₽ |
|
| GER080-A |
6.5
|
2.58
|
1.2
|
0.05
|
P
M
S
|
Sant | 585 ₽ |
|
| GER080-B |
8.2
|
3.18
|
1.8
|
0.05
|
P
M
S
|
Sant | 556 ₽ |
|
| GER090-A |
6.5
|
2.58
|
1.2
|
0.05
|
P
M
S
|
Sant | 682 ₽ |
|

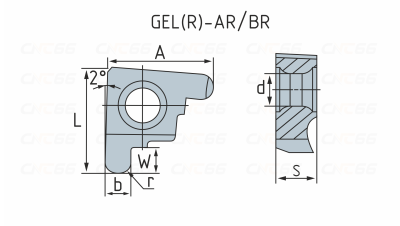

| GER100-050AR |
6.5
|
2.58
|
1.5
|
0.5
|
P
M
S
|
Sant | 597 ₽ |
|
| GER100-050BR |
8.2
|
3.18
|
2.2
|
0.5
|
P
M
S
|
Sant | 624 ₽ |
|
| GER100-A |
6.5
|
2.58
|
1.5
|
0.05
|
P
M
S
|
Sant | 559 ₽ |
|
| GER100-B |
8.2
|
3.18
|
2.2
|
0.05
|
P
M
S
|
Sant | 625 ₽ |
|
| GER120-A |
6.5
|
2.58
|
1.5
|
0.05
|
P
M
S
|
Sant | 532 ₽ |
|
| GER120-B |
8.2
|
3.18
|
2.2
|
0.05
|
P
M
S
|
Sant | 478 ₽ |
|
| GER125-A |
6.5
|
2.58
|
2.5
|
0.05
|
P
M
S
|
Sant | 682 ₽ |
|
| GER125-B |
8.2
|
3.18
|
2.2
|
0.05
|
P
M
S
|
Sant | 682 ₽ |
|
| GER130-B |
8.2
|
3.18
|
2.2
|
0.1
|
P
M
S
|
Sant | 619 ₽ |
|
| GER145-B |
8.2
|
3.18
|
2.2
|
0.1
|
P
M
S
|
Sant | 505 ₽ |
|
| GER150-A |
6.5
|
2.58
|
1.5
|
0.1
|
P
M
S
|
Sant | 562 ₽ |
|
| GER180-B |
8.2
|
3.18
|
2.2
|
0.1
|
P
M
S
|
Sant | 575 ₽ |
|
| GER200-100BR |
8.2
|
3.18
|
2.2
|
1.0
|
P
M
S
|
Sant | 1 240 ₽ |
|
| GER200-A |
6.5
|
2.58
|
1.5
|
0.1
|
P
M
S
|
Sant | 750 ₽ |
|
| GER200-B |
8.2
|
3.18
|
2.2
|
0.1
|
P
M
S
|
Sant | 505 ₽ |
|
| GER250-B |
8.2
|
3.18
|
2.2
|
0.1
|
P
M
S
|
Sant | 505 ₽ |
|
| GER280-B |
8.2
|
3.18
|
2.2
|
0.2
|
P
M
S
|
Sant | 590 ₽ |
|

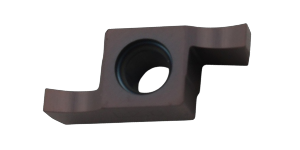

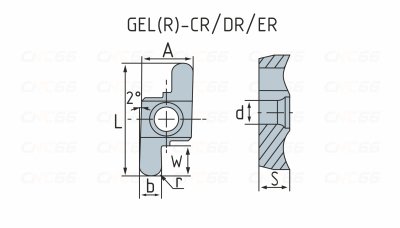

GER/GEL-C/D/E
-C,D,E;CR,DR,ER NEW.png)

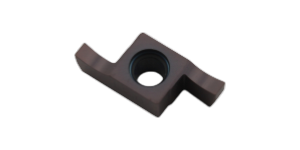

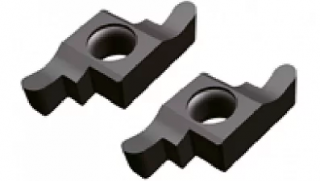

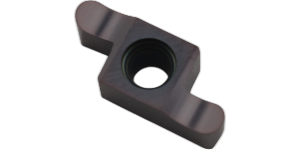

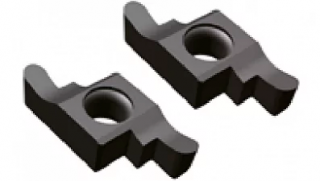

Сменные твердосплавные пластины GER / GEL-C / D / E предназначены для выполнения операций по обработке канавок. Представлены модели с шириной режущей части от 1,0 до 5,0 мм. Применяются совместно с канавочными резцами серий SIGER и SIGEL, обеспечивая точное и надежное резание.
| Наименование | (L), мм | (S), мм | (b), мм | (r), мм | Обрабатываемый материал | Бренд | Цена | Купить |
| GEL100-D |
11.48
|
4.05
|
2.5
|
0.05
|
P
M
S
|
Sant | 997 ₽ |
|
|---|---|---|---|---|---|---|---|---|
| GEL100-E |
21.66
|
5.55
|
3
|
0.05
|
P
M
S
|
Sant | 1 077 ₽ |
|
| GEL150-E |
21.66
|
5.55
|
3.5
|
0.1
|
P
M
S
|
Sant | 1 300 ₽ |
|
| GEL200-C |
11.48
|
4.05
|
2.5
|
0.1
|
P
M
S
|
Sant | 709 ₽ |
|
| GEL200-D |
16.44
|
5.05
|
3.6
|
0.1
|
P
M
S
|
Sant | 682 ₽ |
|
| GEL300-C |
11.48
|
4.05
|
2.5
|
0.2
|
P
M
S
|
Sant | 682 ₽ |
|
| GEL300-D |
16.44
|
5.05
|
4.5
|
0.2
|
P
M
S
|
Sant | 682 ₽ |
|
| GER100-C |
11.48
|
4.05
|
2.5
|
0.05
|
P
M
S
|
Sant | 590 ₽ |
|
| GER100-D |
16.44
|
5.05
|
2.5
|
0.05
|
P
M
S
|
Sant | 566 ₽ |
|
| GER100-E |
21.66
|
5.55
|
3
|
0.05
|
P
M
S
|
Sant | 840 ₽ |
|
| GER120-C |
11.48
|
4.05
|
2.5
|
0.05
|
P
M
S
|
Sant | 459 ₽ |
|
| GER120-D |
16.44
|
5.05
|
2.5
|
0.05
|
P
M
S
|
Sant | 404 ₽ |
|
| GER125-D |
16.44
|
5.05
|
2.5
|
0.05
|
P
M
S
|
Sant | 489 ₽ |
|
| GER140-D |
16.44
|
5.05
|
2.5
|
0.1
|
P
M
S
|
Sant | 575 ₽ |
|
| GER150-075DR |
16.44
|
5.05
|
3.2
|
0.75
|
P
M
S
|
Sant | 1 255 ₽ |
|
| GER150-D |
16.44
|
5.05
|
1.5
|
0.1
|
P
M
S
|
Sant | |
|
| GER150-E |
21.66
|
5.55
|
3.5
|
0.1
|
P
M
S
|
Sant | 728 ₽ |
|
| GER200-100CR |
11.48
|
4.05
|
2.5
|
1.0
|
P
M
S
|
Sant | 694 ₽ |
|
| GER200-100DR |
16.44
|
5.05
|
2
|
1.0
|
P
M
S
|
Sant | 751 ₽ |
|
| GER200-C |
11.48
|
4.05
|
2.5
|
0.1
|
P
M
S
|
Sant | 611 ₽ |
|
| GER200-D |
16.44
|
5.05
|
3.6
|
0.1
|
P
M
S
|
Sant | 808 ₽ |
|
| GER250-C |
11.48
|
4.05
|
2.5
|
0.2
|
P
M
S
|
Sant | 573 ₽ |
|
| GER250-D |
16.44
|
5.05
|
3.6
|
0.2
|
P
M
S
|
Sant | 553 ₽ |
|
| GER300-150CR |
11.48
|
4.05
|
2.5
|
1.5
|
P
M
S
|
Sant | 690 ₽ |
|
| GER300-150DR |
16.44
|
5.05
|
4.5
|
1.5
|
P
M
S
|
Sant | 1 539 ₽ |
|
| GER300-C |
11.48
|
4.05
|
2.5
|
0.2
|
P
M
S
|
Sant | 499 ₽ |
|
| GER300-D |
16.44
|
5.05
|
4.5
|
0.2
|
P
M
S
|
Sant | 632 ₽ |
|
| GER300-D-PM125 |
16.44
|
5.05
|
4.5
|
0.2
|
P
M
S
|
DaoQin | 1 054 ₽ |
|
| GER350-E |
21.66
|
5.55
|
5.5
|
0.2
|
P
M
S
|
Sant | 695 ₽ |
|

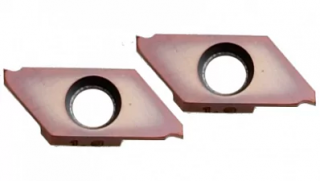

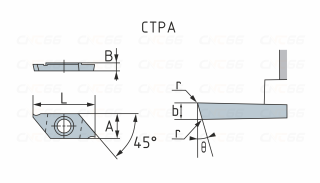

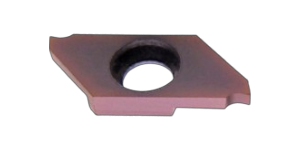

CTPA
Сменные твердосплавные пластины CTPA (Koves) предназначены для отрезки и обработки канавок. Покрытие KVX обеспечивает эффективную обработку заготовок из стали и нержавеющей стали. В ассортименте представлены пластины шириной 0,7–2,0 мм в двух вариантах исполнения: с углом при вершине CTPA-FR и без угла CTPA-FRN. Применяются с отрезными державками серий CTPAR и B-CTPASL.
| Наименование | (L), мм | (S), мм | (b), мм | (r), мм | Обрабатываемый материал | Бренд | Цена | Купить |
| CTPA-07-FR-KVX |
25
|
3.5
|
9.4
|
0.05
|
P
M
|
Koves | 1 527 ₽ |
|
|---|---|---|---|---|---|---|---|---|
| CTPA-10-FR-KVX |
25
|
3.5
|
9.4
|
0.05
|
P
M
|
Koves | 1 300 ₽ |
|
| CTPA-15-FRN-KVX |
25
|
3.5
|
9.4
|
0.05
|
P
M
|
Koves | 1 300 ₽ |
|
| CTPA-20-FR-KVX |
25
|
3.5
|
9.4
|
0.05
|
P
M
|
Koves | 1 114 ₽ |
|

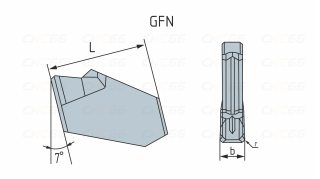

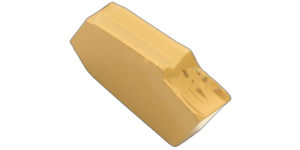

GFN
Сменные твердосплавные пластины GFN предназначены для выполнения операций отрезки и обработки канавок. Применяются для точной обработки заготовок из стали, нержавеющей стали, чугуна и других материалов в зависимости от марки сплава. Обеспечивают высокую износостойкость, прочность и стабильность при интенсивных режимах резания. Используются с отрезными и канавочными державками, обеспечивая качественную и производительную обработку.
| Наименование | (L), мм | (b), мм | (r), мм | Обрабатываемый материал | Бренд | Цена | Купить | |
| GFN2.0J |
7.8
|
2.0
|
0.2
|
P
M
S
|
Wolverine | 1 630 ₽ |
|
|---|
Отрезные пластины для токарных станков
Отрезные пластины используются для разделения (отрезки) металлических заготовок на токарном станке. При подборе учитывайте диаметр детали, требуемую глубину резания, ширину пропила, материал заготовки и характеристики державки.
Чем уже пластина — тем меньше ширина пропила и расход материала при отрезке. Однако конкретную ширину нужно выбирать с учётом жёсткости станка, державки и условий обработки: слишком узкая пластина при недостаточно жёсткой оснастке может привести к вибрации и поломке инструмента.
Канавочные пластины: наружные, внутренние, торцевые
Канавочные пластины применяются для формирования канавок на металлических деталях. В зависимости от конструкции инструмента обработка выполняется по наружной, внутренней или торцевой поверхности.
Наружные канавки. Пластину подбирают по ширине и глубине канавки, диаметру детали, радиусу при вершине и материалу заготовки.
Внутренние канавки. Дополнительно учитывают диаметр отверстия, глубину обработки и необходимый вылет державки — чем больше вылет, тем выше требования к жёсткости инструмента.
Торцевые канавки. Важно учитывать диапазон диаметров, размеры канавки и конструкцию специальной державки для торцевой прорезки.
В каталоге CNC66 можно купить канавочные пластины разных типоразмеров и исполнений, а также подобрать совместимую державку.
Как выбрать отрезную или канавочную пластину
Перед покупкой определите тип операции — отрезка, наружная, внутренняя или торцевая канавка. Затем подберите размеры пластины и державки под параметры детали.
Ширина и глубина обработки
Ширина пластины должна соответствовать требуемой ширине канавки или условиям отрезки. Проверьте также допустимую глубину резания для выбранного инструмента.
Материал заготовки
Марку твердого сплава и геометрию пластины выбирают с учётом обрабатываемого материала. Для стали, нержавеющей стали, чугуна, цветных металлов, жаропрочных сплавов и закалённых материалов применяются разные инструментальные решения.
Геометрия и марка твердого сплава
Геометрия режущей кромки влияет на процесс резания и формирование стружки. Марку твердого сплава подбирают с учётом материала детали, режима резания и условий обработки (черновая, чистовая, прерывистое резание).
Совместимость с державкой
Пластина должна соответствовать державке по типу, размерам и конструкции посадочного места. Перед заказом сверьте обозначение установленной пластины или державки.
Отрезные и канавочные пластины по производителям
В каталоге CNC66 представлены отрезные и канавочные пластины разных производителей, включая собственный бренд Wolverine (Росомаха), а также ZCC-CT и другие марки твердосплавного инструмента.
При выборе ориентируйтесь не только на производителя, но и на конкретное обозначение, геометрию, марку твердого сплава и назначение пластины.
Как подобрать пластину к державке
Если вы знаете обозначение державки или установленной пластины — подобрать совместимый инструмент значительно проще. Если маркировка отсутствует, отправьте специалистам CNC66 фото пластины и державки.
Для точного подбора также укажите материал заготовки, выполняемую операцию, ширину и глубину обработки.
Не уверены, какая пластина подойдёт? Обратитесь к специалистам CNC66 — поможем подобрать инструмент под вашу задачу.
Частые вопросы
Чем отличается отрезная пластина от канавочной?+
Отрезная пластина предназначена прежде всего для разделения заготовки. Канавочная — для формирования канавок заданной ширины и глубины. Конкретную конструкцию пластины и державки выбирают в зависимости от операции.
Как выбрать ширину канавочной пластины?+
Ширину выбирают исходя из требуемой ширины канавки, глубины обработки и возможностей используемой державки, а также материала детали и условий резания.
Как подобрать пластину для внутренней канавки?+
Нужно знать диаметр отверстия, ширину и глубину канавки. После этого подбираются подходящая державка и совместимая с ней пластина.
Можно ли подобрать аналог установленной пластины?+
Да. Для подбора аналога желательно знать обозначение пластины, её размеры и тип державки. Если маркировка неизвестна — отправьте фото инструмента специалистам CNC66.
