Прихваты, прижимы, упоры
Прихваты, прижимы и упоры предназначены для надежной фиксации заготовок на рабочем столе фрезерных станков, обрабатывающих центров и другого металлообрабатывающего оборудования. Они обеспечивают жесткое закрепление деталей различной формы и размеров, предотвращая их смещение под действием сил резания и повышая точность обработки. В зависимости от конструкции оснастка позволяет выполнять боковой, верхний или торцевой прижим, а также быстро адаптировать систему крепления под конкретную задачу.

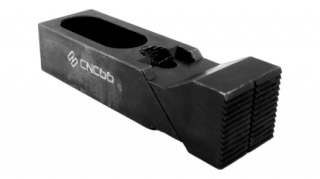

Боковые регулируемые высокопрофильные прижимы
Боковые регулируемые высокопрофильные прижимы редназначены для фиксации заготовок и изделий различных форм на рабочем столе фрезерных станков. Изготавливается с зубчатой поверхностью для жёсткой фиксации заготовок и шлифованной поверхностью для финишных изделий.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СО1.1-12.104.35П |
12
|
27.5
|
62
|
104.5
|
22
|
35
|
30
|
CNC66 | 10 000 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СО1.1-12.104.35Р |
12
|
27.5
|
62
|
104.5
|
22
|
35
|
30
|
CNC66 | 10 000 ₽ |
|
| СО1.1-16.135.40П |
14
|
37.5
|
81
|
133
|
30
|
40
|
35
|
CNC66 | 12 500 ₽ |
|
| СО1.1-16.135.40Р |
14
|
37.5
|
81
|
133
|
30
|
40
|
35
|
CNC66 | 12 500 ₽ |
|
| СО1.1-20.175.50П |
16
|
47.5
|
105
|
175
|
45
|
50
|
40
|
CNC66 | 16 250 ₽ |
|
| СО1.1-20.175.50Р |
16
|
47.5
|
105
|
175
|
45
|
50
|
40
|
CNC66 | 16 250 ₽ |
|

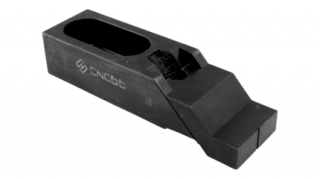

Боковые регулируемые низкопрофильные прижимы
Боковые регулируемые низкопрофильные прижимы предназначены для фиксации заготовок и изделий различных форм на рабочем столе фрезерных станков. Данный вид прижима позволяет произвести полную обработку плоскости низкопрофильных деталей. Зубчатая поверхность для жесткой фиксации заготовок, шлифованная поверхность для финишных изделий.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СО1.2-12.104.35П |
12
|
10.5
|
62
|
104.5
|
22
|
35
|
30
|
CNC66 | 9 500 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СО1.2-12.104.35Р |
12
|
10.5
|
62
|
104.5
|
22
|
35
|
30
|
CNC66 | 9 500 ₽ |
|
| СО1.2-16.135.40П |
14
|
14
|
81
|
133
|
30
|
40
|
35
|
CNC66 | 12 000 ₽ |
|
| СО1.2-16.135.40Р |
14
|
14
|
81
|
133
|
30
|
40
|
35
|
CNC66 | 12 000 ₽ |
|
| СО1.2-20.175.50П |
16
|
18
|
105
|
175
|
45
|
50
|
40
|
CNC66 | 15 750 ₽ |
|
| СО1.2-20.175.50Р |
16
|
18
|
105
|
175
|
45
|
50
|
40
|
CNC66 | 15 750 ₽ |
|

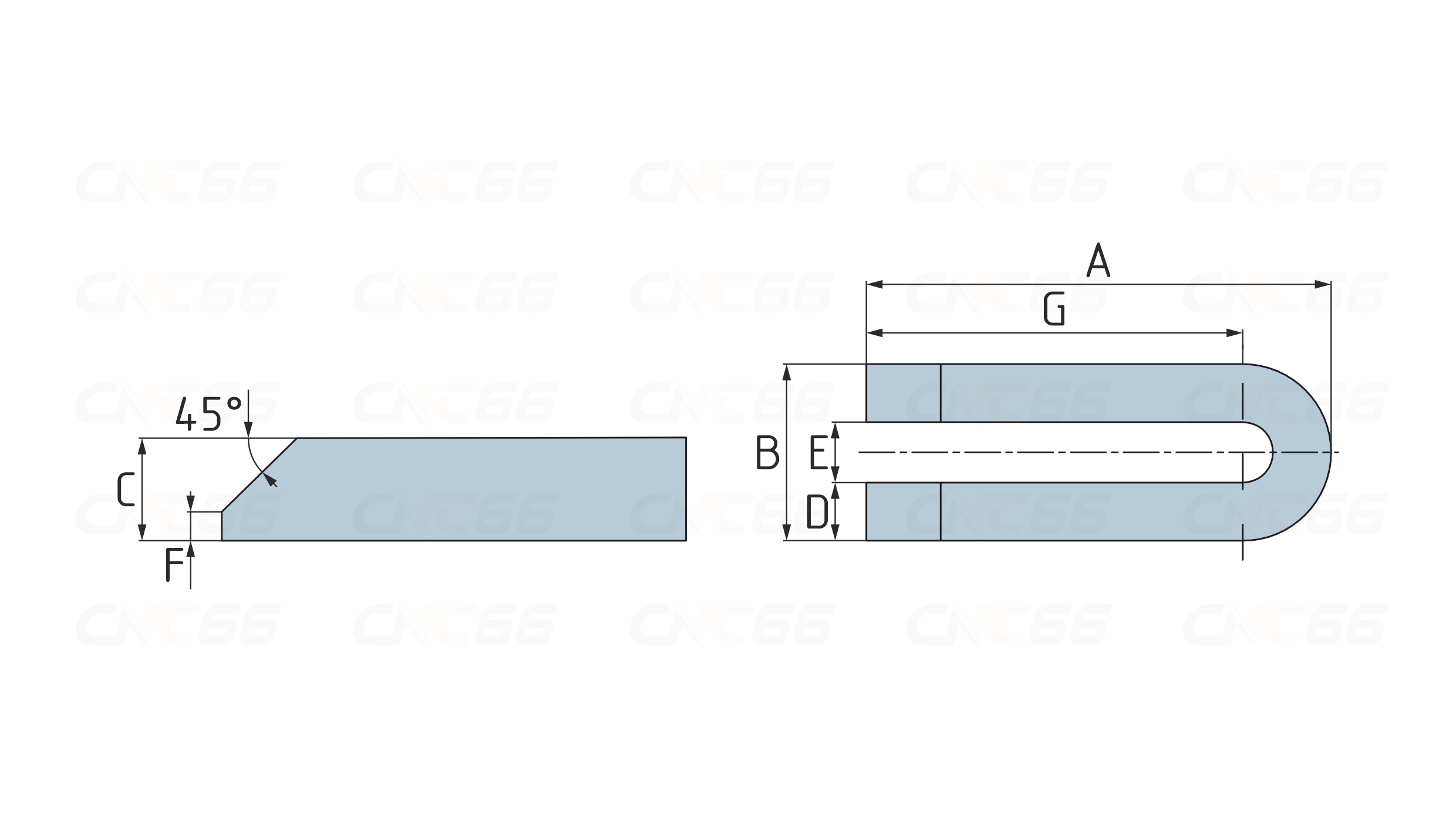

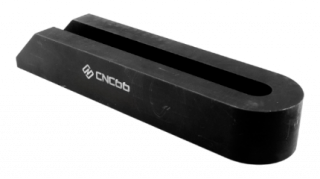

U-образные прижимы
U-образный прижим — это прочное и универсальное зажимное приспособление, предназначенное для эффективного и надёжного закрепления заготовок на столе фрезерного станка. Открытый конец прижима обеспечивает быструю и простую установку, упрощая процесс настройки. Доступен в различных размерах для обработки заготовок разных размеров и является незаменимым компонентом для прецизионной обработки.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СО1.3-12.100 |
81
|
22
|
12.5
|
100
|
6
|
38
|
13
|
CNC66 | 3 000 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СО1.3-12.125 |
106
|
25
|
12.5
|
125
|
6
|
38
|
13
|
CNC66 | 3 500 ₽ |
|
| СО1.3-12.150 |
125
|
32
|
16.5
|
150
|
8
|
50
|
17
|
CNC66 | 4 000 ₽ |
|
| СО1.3-12.200 |
175
|
32
|
16.5
|
200
|
8
|
50
|
17
|
CNC66 | 4 500 ₽ |
|
| СО1.3-12.300 |
275
|
32
|
16.5
|
300
|
8
|
50
|
17
|
CNC66 | 5 500 ₽ |
|
| СО1.3-20.200 |
170
|
35
|
19.5
|
200
|
10
|
60
|
21
|
CNC66 | 4 700 ₽ |
|
| СО1.3-20.300 |
270
|
35
|
19.5
|
300
|
10
|
60
|
21
|
CNC66 | 5 500 ₽ |
|
| СО1.3-24.250 |
212
|
48
|
25
|
250
|
18
|
76
|
26
|
CNC66 | 5 500 ₽ |
|
Прижимы с цилиндрическим хвостовиком
Прижимы с цилиндрическим хвостовиком - универсальное зажимное приспособление, предназначенное для повышения эффективности фиксации деталей при механической обработке. Ключевой особенностью является его цилиндрический наконечник, который оптимизирует площадь контакта, что делает его особенно эффективным для зажима в горизонтальных отверстиях и круглых профилях.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СО1.4-12.150 |
30
|
15
|
20
|
150
|
25
|
38
|
70
|
CNC66 | 4 800 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СО1.4-16.150 |
40
|
20
|
25
|
150
|
35
|
48
|
40
|
CNC66 | 6 000 ₽ |
|
| СО1.4-16.200 |
40
|
20
|
25
|
200
|
35
|
48
|
90
|
CNC66 | 6 000 ₽ |
|
| СО1.4-20.200 |
50
|
30
|
35
|
200
|
40
|
60
|
60
|
CNC66 | 7 800 ₽ |
|
| СО1.4-20.250 |
50
|
30
|
35
|
250
|
40
|
60
|
110
|
CNC66 | 7 800 ₽ |
|

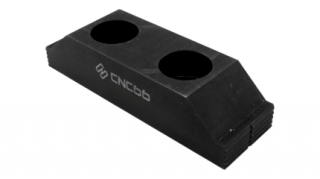

Низкопрофильные установочные позиционные блоки
Низкопрофильные установочные позиционные блоки предназначены для повышения эффективности фиксации деталей при механической обработке. Конструктивно изготавливается с плоской поверхностью для чистовых поверхностей детали и с зубчатой поверхностью для максимально жёсткого крепления заготовок.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СО1.5-12100П |
20
|
22
|
40
|
100
|
10
|
35
|
30
|
CNC66 | 4 520 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СО1.5-12100Р |
20
|
22
|
40
|
100
|
10
|
35
|
30
|
CNC66 | 4 520 ₽ |
|
| СО1.5-16130П |
26
|
30
|
50
|
130
|
14
|
40
|
40
|
CNC66 | 5 650 ₽ |
|
| СО1.5-16130Р |
26
|
30
|
50
|
130
|
14
|
40
|
40
|
CNC66 | 5 650 ₽ |
|

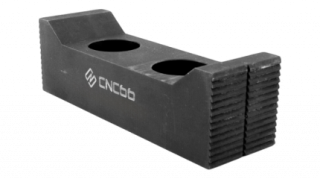

Установочные позиционные блоки
Установочные позиционные блоки предназначены для повышения эффективности фиксации деталей при механической обработке. Применяется совместно с высокопрофильным боковым прижимом. Конструктивно изготавливается с плоской поверхностью для чистовых поверхностей детали и с рифлёной поверхностью для максимально жёсткого крепления заготовок.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СО1.6-12100П |
20
|
30
|
40
|
100
|
8
|
35
|
30
|
CNC66 | 4 520 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СО1.6-12100Р |
20
|
30
|
40
|
100
|
8
|
35
|
30
|
CNC66 | 4 520 ₽ |
|
| СО1.6-16130П |
26
|
40
|
50
|
130
|
10
|
40
|
40
|
CNC66 | 5 650 ₽ |
|
| СО1.6-16130Р |
26
|
40
|
50
|
130
|
10
|
40
|
40
|
CNC66 | 5 650 ₽ |
|
Позиционные регулируемые упоры
Позиционный регулируемый упор предназначен для позиционирования деталей и заготовок на столе фрезерного станка. Реализует повторяемость установки любых форм заготовок и деталей с помощью регулируемого штифта.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| CO1.7-1240 |
10
|
40
|
16
|
30
|
12
|
38
|
65
|
CNC66 | 5 500 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| CO1.7-1250 |
10
|
40
|
16
|
30
|
12
|
38
|
75
|
CNC66 | 5 610 ₽ |
|
| CO1.7-1650 |
10
|
45
|
16
|
30
|
16
|
38
|
80
|
CNC66 | 5 720 ₽ |
|

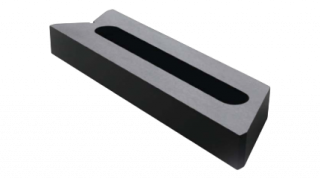

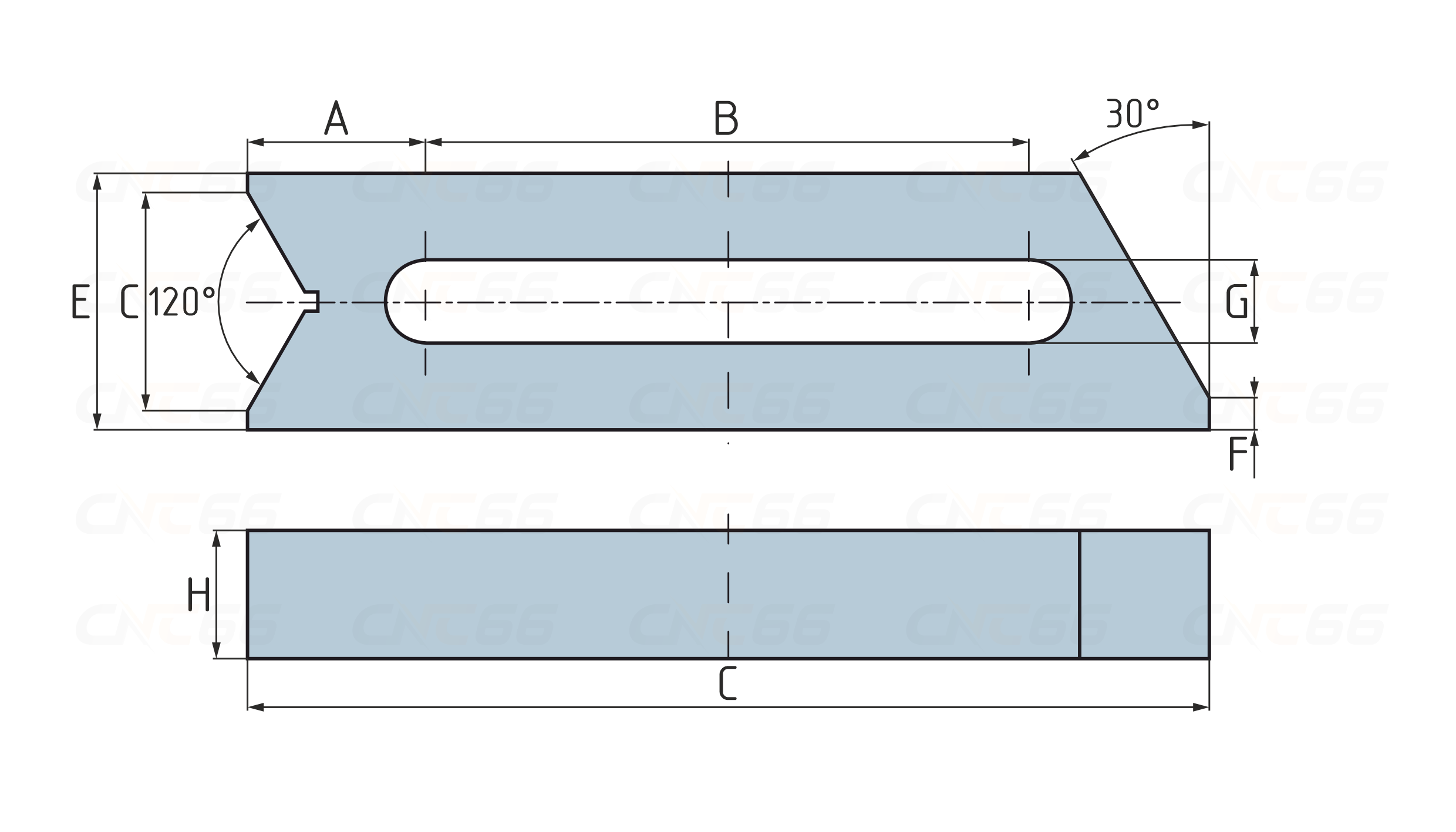

Многофункциональные V-блоки вертикальные
Многофункциональный V-блок используется для точного позиционирования круглых изделий в форме диска, кольца в вертикальном сечении на рабочем столе фрезерного станка, адаптерах или монтажных плитах. Особенность конструкции позволяет монтировать и устанавливать изделия за минимальное время, сокращая потери производства.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СП1.5-150-12 |
13
|
150
|
34
|
28
|
5
|
94
|
40
|
CNC66 | 6 290 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СП1.5-175-16 |
17
|
175
|
40
|
30
|
5
|
115
|
50
|
CNC66 | 7 400 ₽ |
|

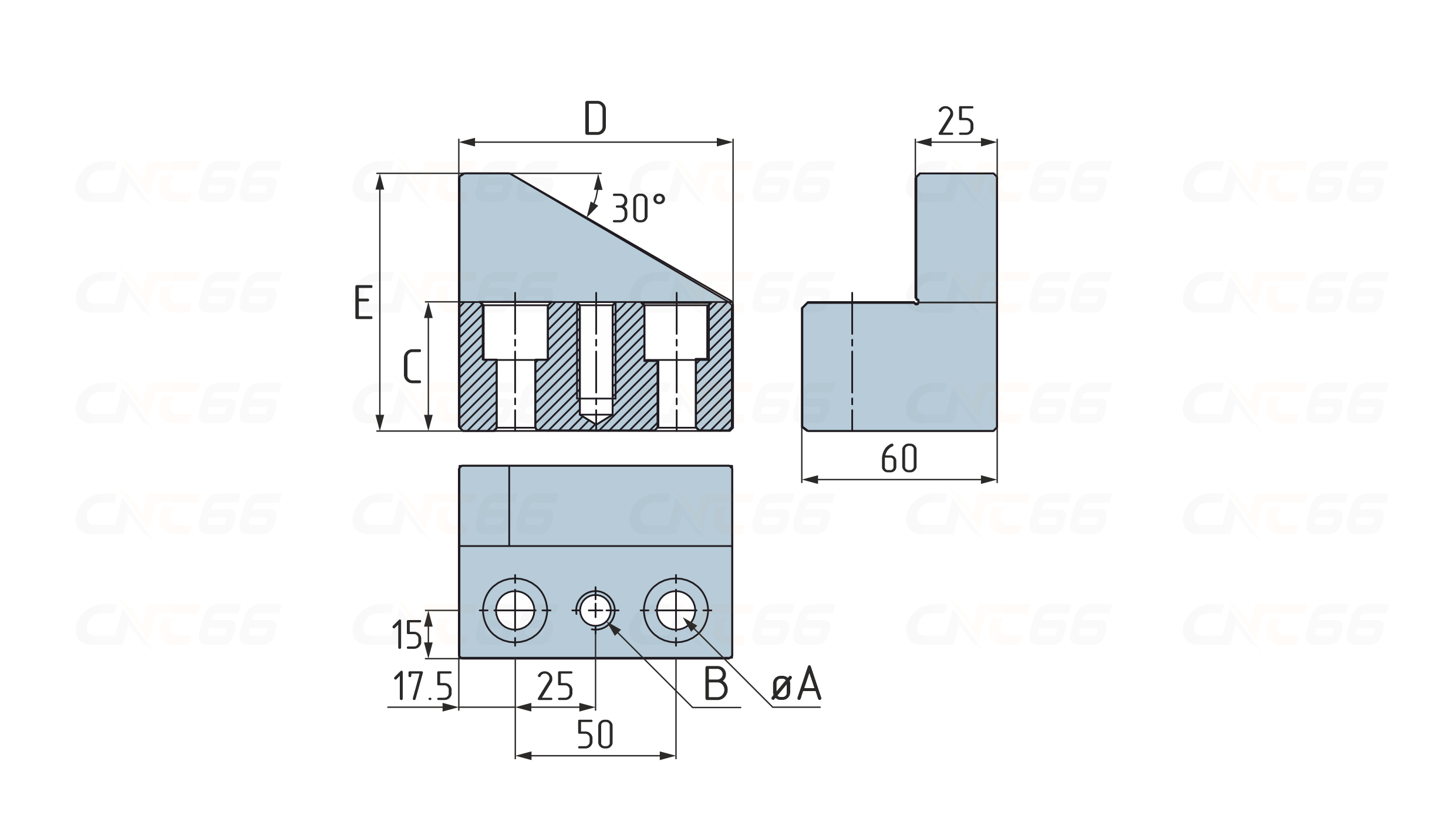

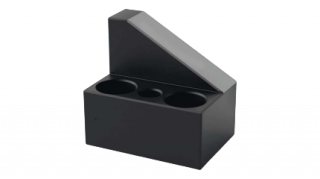

Многофункциональные V-блоки правые
Многофункциональный V блок используется для точного позиционирования круглых изделий в форме круга в продольном сечении на рабочем столе фрезерного станка или адаптерах. Универсальность и простота конструкции позволяют выставить изделие диаметром до 600 мм за минимальное время.
| Наименование | C, мм | A, мм | B, мм | Бренд | Цена | Купить | ||||
| СП1.3-600-12 |
20
|
12
|
M12
|
CNC66 | 11 250 ₽ |
|
||||
|---|---|---|---|---|---|---|---|---|---|---|
| СП1.3-600-16 |
16
|
16
|
M16
|
CNC66 | 12 500 ₽ |
|

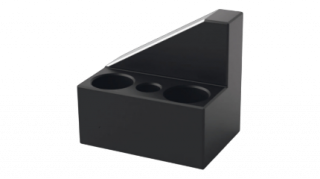

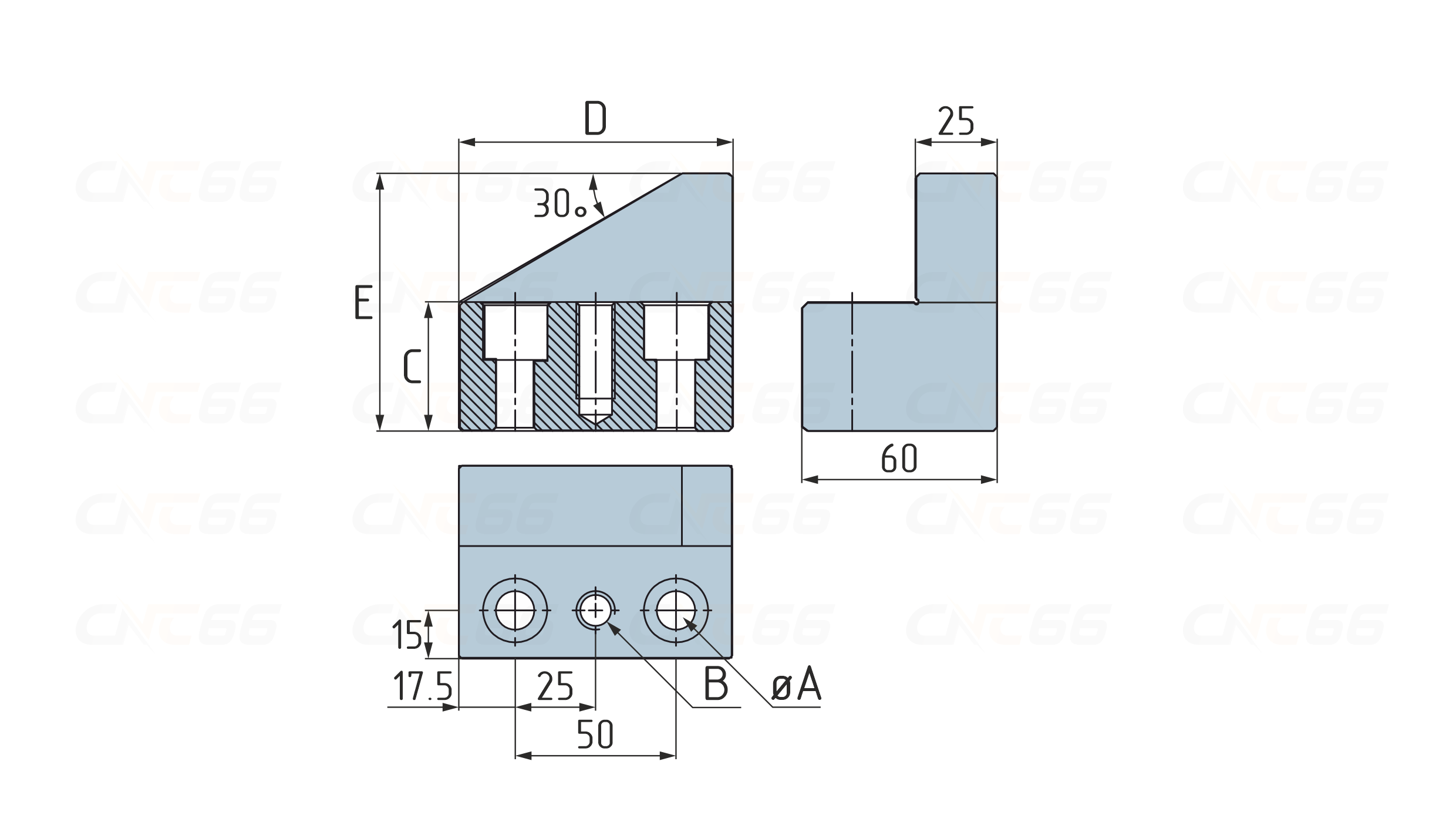

Многофункциональные V-блоки левые
Многофункциональный V блок используется для точного позиционирования круглых изделий в форме круга в продольном сечении на рабочем столе фрезерного станка или адаптерах. Универсальность и простота конструкции позволяют выставить изделие диаметром до 600 мм за минимальное время.
| Наименование | C, мм | A, мм | B, мм | Бренд | Цена | Купить | ||||
| СП1.4-600-12 |
20
|
12
|
M12
|
CNC66 | 11 250 ₽ |
|
||||
|---|---|---|---|---|---|---|---|---|---|---|
| СП1.4-600-16 |
16
|
16
|
M16
|
CNC66 | 12 500 ₽ |
|

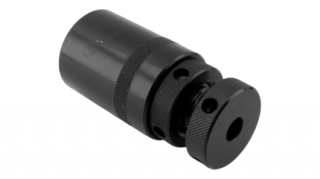

Домкраты с магнитным основанием
Домкрат с магнитным основанием используется для точной установки и выравнивания заготовок, а также для поддержки прижимов в процессе обработки. Он позволяет компенсировать неровности поверхности детали, предотвратить перекосы и обеспечить равномерное давление при зажиме, что критично важно для точного фрезерования.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СП1.1-Н050 |
TR18*2
|
50
|
45
|
24
|
35
|
40
|
8
|
CNC66 | 4 200 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СП1.1-Н065 |
TR18*2
|
65
|
45
|
34
|
35
|
50
|
8
|
CNC66 | 5 200 ₽ |
|
| СП1.1-Н085 |
TR20*3
|
85
|
45
|
49
|
35
|
65
|
8
|
CNC66 | 6 750 ₽ |
|
| СП1.1-Н110 |
TR25*4
|
110
|
45
|
63
|
40
|
85
|
12
|
CNC66 | 10 000 ₽ |
|
| СП1.1-Н165 |
TR25*4
|
165
|
50
|
85
|
45
|
110
|
12
|
CNC66 | 18 200 ₽ |
|
| СП1.1-Н265 |
TR32*5
|
265
|
60
|
135
|
50
|
165
|
15
|
CNC66 | 25 000 ₽ |
|
| СП1.1-Н300 |
TR32*5
|
300
|
60
|
170
|
50
|
265
|
15
|
CNC66 | 33 200 ₽ |
|

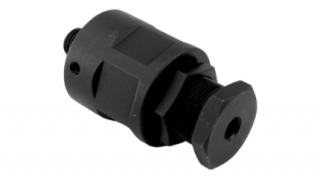

Домкраты с многоцелевой опорой
Домкрат устанавливается через винт в паз фрезерного стола либо на плиту-адаптер, а также может использоваться как опора прижима. За счет жёсткой резьбовой фиксации они позволяют достичь максимальной надёжности, что предотвращает случайное смещение заготовки или инструмента, повышая безопасность работы.
| Наименование | G, мм | C, мм | D, мм | A, мм | F, мм | B, мм | Е, мм | Бренд | Цена | Купить |
| СП1.2-Н050 |
M12
|
20
|
40
|
65
|
32
|
20
|
36
|
CNC66 | 7 500 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| СП1.2-Н065 |
M16
|
20
|
50
|
65
|
36
|
20
|
46
|
CNC66 | 8 000 ₽ |
|
| СП1.2-Н085 |
M16
|
25
|
50
|
85
|
36
|
30
|
46
|
CNC66 | 12 100 ₽ |
|
| СП1.2-Н110 |
M16
|
25
|
50
|
110
|
36
|
30
|
46
|
CNC66 | 15 000 ₽ |
|

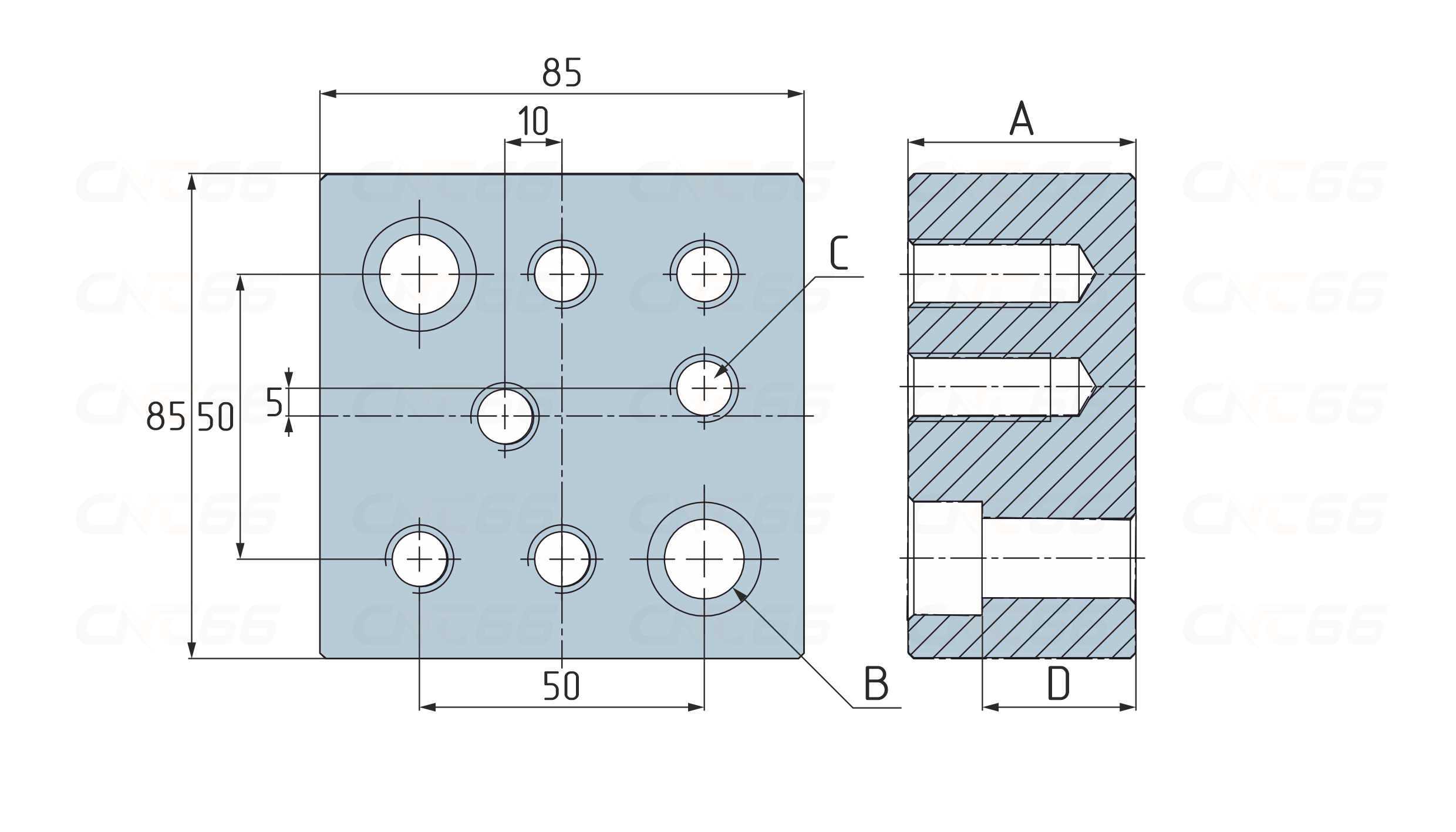

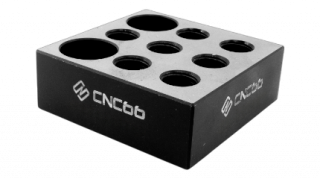

Позиционные плиты-адаптеры
Позиционная плита-адаптер предназначена для монтажа прижимов и упоров, а также для позиционирования деталей.
| Наименование | C, мм | D, мм | A, мм | B, мм | Бренд | Цена | Купить | |||
| СП1.9-1230 |
M12
|
17
|
30
|
M12
|
CNC66 | 6 800 ₽ |
|
|||
|---|---|---|---|---|---|---|---|---|---|---|
| СП1.9-1240 |
M12
|
27
|
40
|
M12
|
CNC66 | 7 225 ₽ |
|
|||
| СП1.9-1250 |
M12
|
37
|
50
|
M12
|
CNC66 | 7 650 ₽ |
|
|||
| СП1.9-1630 |
M16
|
12
|
30
|
M16
|
CNC66 | 8 500 ₽ |
|
|||
| СП1.9-1640 |
M16
|
22
|
40
|
M16
|
CNC66 | 9 775 ₽ |
|
|||
| СП1.9-1650 |
M16
|
32
|
50
|
M16
|
CNC66 | 10 625 ₽ |
|
|||
| СП2.0-1230 |
M12
|
17
|
30
|
M12
|
CNC66 | 6 800 ₽ |
|
