Разметка центра тяжести несимметричной отливки или поковки

Успех первичной обработки сложной заготовки начинается задолго до запуска шпинделя станка, и одна из самых ответственных задач на этой стадии — определение положения центра массы детали. От точности этого параметра напрямую зависит безопасность и качество всего последующего процесса: вибрация, биение, а в некоторых случаях и поломка инструмента или крепежа часто становятся следствием неуравновешенной установки громоздкой несимметричной поковки или отливки.

Физический центр тяжести не совпадает с геометрическим центром подобных деталей, что требует от мастера применения ряда практических методов для его обнаружения.

Классический и наиболее наглядный способ, применимый для заготовок небольшой и средней массы, основан на методе подвешивания. Для его реализации потребуется прочный трос или стропа, закрепленная в произвольной точке на самой детали.

После подъема краном заготовка свободно ориентируется в пространстве, и по линии шнура с помощью отвеса или лазерного построителя плоскостей наносят первую вертикальную черту. Действие повторяют, зацепив стропу в ином месте, чтобы получить вторую риску.

Пересечение этих двух линий на поверхности поковки и укажет проекцию искомой точки равновесия в данной плоскости. Для полного трехмерного определения операцию проводят трижды, меняя плоскости подвеса.

Работа с тяжеловесными или громоздкими конструкциями, которые сложно или небезопасно подвешивать, предполагает иной подход, основанный на уравновешивании. Заготовку размещают на системе из двух параллельных лекальных линей или жестких стальных призм, расположенных на поверочной плите.

Деталь перемещают вдоль этих опор до момента, когда она перестает крениться и сохраняет устойчивое горизонтальное положение. В этом состоянии центр массы находится строго между линиями контакта с призмами.

Точку находят, проецируя вертикаль из середины отрезка, соединяющего эти линии контакта.

Когда требуется особая точность или необходимо рассчитать положение центра массы для сложной составной фигуры, используют расчетно-экспериментальный метод. Суть заключается в мысленном разбиении детали на простые геометрические элементы, для которых вес и центр тяжести либо известны из чертежа, либо могут быть приближенно оценены.

Общий центр масс определяют по формуле для координат центра тяжести сложного тела: Xцт = (Σ (Vi * ρi * xi)) / (Σ (Vi * ρi)), где Vi — объем элемента, ρi — плотность его материала, а xi — координата его собственного центра тяжести. На практике плотность материала отливки из серого чугуна СЧ20 составляет около 7100 кг/м³, а для поковки из стали 45 — приблизительно 7800 кг/м³, что необходимо учитывать в расчетах.

Опытные наладчики часто комбинируют методы, проверяя расчетные данные экспериментальным балансированием. После предварительного расчета точку предполагаемого центра отмечают мелом или маркером.

Затем заготовку устанавливают на специальный ножевой опорный приспособ — острую стальную кромку или сферу. Если метка расположена верно, деталь не будет стремиться повернуться, оставаясь в любом положении, заданном оператором.

Даже небольшой перекос заставит ее вращаться, указывая на погрешность разметки.

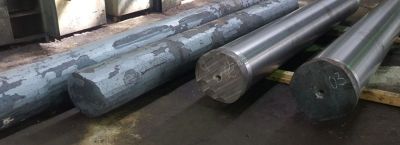

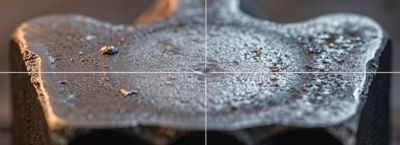

Для фиксации полученных результатов применяют кернение. Место пересечения разметочных линий накалывают керном, используя инструмент с твердосплавным наконечником и углом заточки рабочей части 60 градусов.

Удар молотком массой 200-300 граммов создает четкую и хорошо видимую лунку, которая не сотрется в процессе дальнейшего транспортирования или обдува стружкой. На крупногабаритных заготовках центр тяжести обводят контурным кругом белой краски, что позволяет визуально контролировать положение при строповке.

Практический совет заключается в обязательной проверке разметки перед установкой в патрон или на стол станка. Для этого можно использовать простейший индикаторный уровень с ценой деления 0,05 мм на метр.

Заготовку монтируют так, чтобы ее центр массы, согласно разметке, находился на оси вращения шпинделя, и проверяют горизонтальность базовых поверхностей. Существенное отклонение пузырька уровня сигнализирует о необходимости корректировки.

Помните, что для прецизионных деталей допуск на смещение центра тяжести от оси вращения часто не превышает 0,1-0,2 миллиметра, иначе возникающие центробежные силы приведут к погрешностям обработки.

Работа с чугунными отливками, имеющими внутренние раковины или литниковую систему, требует особого внимания. Неоднородность распределения массы в таком случае может быть весьма значительной.

Здесь расчетный метод становится основным, а экспериментальный служит только для финальной проверки. Учитывайте, что припуск на обработку также вносит свои коррективы, так как после снятия первого слоя металла положение точки равновесия может немного сместиться.

Профессионалы всегда контролируют этот параметр после чернового прохода, особенно при работе с заготовками сложной конфигурации, такими как корпусные детали или коленчатые валы.

Выбор конкретного приема всегда зависит от условий цеха, наличия подъемных механизмов, массы и конфигурации заготовки. В арсенале слесаря-разметчика должны присутствовать все описанные способы, что позволяет гибко подходить к каждой технологической задаче.

Грамотное определение центра тяжести — это не просто формальность, а фундаментальный этап, обеспечивающий стабильность, точность и безопасность всего цикла механической обработки, экономящий время на последующую балансировку и предотвращающий порчу дорогостоящего режущего инструмента. Именно это внимание к начальным, подготовительным операциям отличает работу истинного мастера, превращая сложную заготовку в качественную деталь.
