Кернение резьбовых соединений от самоотвинчивания

Любой, кто хоть раз сталкивался с ремонтом механизмов, работающих в условиях вибрации, знает, как досадно бывает обнаружить ослабшую гайку или выпавший винт. Переменные нагрузки и динамические воздействия постепенно снижают силу трения в резьбовой паре, и соединение начинает самоотвинчиваться.

Борьба с этим явлением породила множество способов фиксации: от применения пружинных шайб и контргаек до использования анаэробных клеёв и стопорящих вставок. Но существует и старый, проверенный десятилетиями метод, не требующий никаких дополнительных деталей или химии — кернение.

Это механическое стопорение, основанное на местной пластической деформации металла в зоне резьбы.

Суть приёма проста: после затяжки крепежа в определённом месте наносят ударный инструмент, который вдавливает металл, создавая препятствие для обратного вращения. При этом деформация может захватывать как саму резьбу, так и торец гайки или выступающий конец болта.

В отличие от использования пружинных шайб, этот способ даёт практически абсолютную гарантию, что соединение не разойдётся самопроизвольно, но расплатой становится его неразборность или сложность демонтажа. Повторно использовать такой крепёж без восстановления геометрии резьбы обычно не получается.

Различают две основные разновидности кернения: по торцу гайки и по резьбовому стержню. В первом случае удар наносится по границе гайки и детали, либо непосредственно по её боковой поверхности, вдавливая металл во впадины резьбы болта.

Во втором варианте кернят выступающий за гайку конец шпильки или болта, осаживая его витки. Выбор конкретной схемы зависит от доступности узла и требований к его ремонтопригодности.

Например, в труднодоступных местах чаще прибегают к кернению торца гайки, так как это можно сделать под углом.

Для выполнения операции потребуется стандартный слесарный инструмент: кернер с хорошо заточенным конусом под углом около 60 градусов и молоток массой от 200 до 500 грамм в зависимости от размера крепежа. Для мелких винтов М3–М5 удобнее использовать автоматический кернер (керноцентр), позволяющий дозировать усилие одной рукой.

В серийном производстве применяют пневматические или электрические приспособления с регулируемой силой удара, что гарантирует стабильную глубину лунок.

Практические параметры кернения регламентированы отраслевыми нормалями, к примеру, в авиастроении действуют стандарты, подобные ОСТ 1.00022-80. Согласно им, глубина вдавливания должна составлять от 0,2 до 0,8 мм в зависимости от шага и диаметра резьбы.

Для соединений М6–М10 обычно достаточно лунки глубиной 0,3–0,5 мм. Диаметр рабочей части керна подбирают так, чтобы ширина отпечатка примерно равнялась шагу резьбы.

Количество точек фиксации обычно делают от двух до четырёх, располагая их равномерно по окружности. Если кернить в одну точку, соединение может провернуться при эксплуатации.

Важным нюансом является направление удара. При стопорении гайки кернер ставят не перпендикулярно её грани, а под небольшим наклоном, чтобы сместить металл в сторону резьбового стержня.

В случае с кернением выступающего конца болта удар наносится прямо в торец, расплющивая крайний виток. Иногда применяют комбинированный способ: сначала слегка расплющивают конец стержня, а затем делают одну-две лунки по его боковой поверхности.

Материал крепежа диктует свои ограничения. Наиболее технологичны для кернения стали с пределом прочности до 800 МПа, а также латунь и алюминиевые сплавы.

Высокопрочные болты классов прочности 10.9 и выше кернить сложнее: они пружинят, а при чрезмерном усилии можно сколоть виток или сломать керн. Для таких соединений лучше применять другие методы стопорения, например, контровку проволокой или специальные гайки с нейлоновым кольцом.

Мягкие цветные металлы, напротив, требуют осторожности из-за опасности среза резьбы.

Нормативная база в области кернения опирается на общие требования к резьбовым соединениям. ГОСТ 1759.0-87 устанавливает предельные отклонения размеров резьбы, но напрямую стопорение не описывает.

Поэтому в машиностроении часто используют ведомственные инструкции, где прописаны конкретные режимы. Например, для фиксации регулировочных винтов в приборостроении глубина кернения может составлять всего 0,1–0,2 мм, чтобы не нарушить тонкую настройку.

В то же время в грузоподъёмных механизмах иногда требуются лунки глубиной до 1 мм.

При самостоятельном выполнении работ следует помнить о нескольких практических моментах. Перед нанесением ударов необходимо затянуть соединение с требуемым крутящим моментом, иначе после кернения подтянуть его уже не удастся.

Поверхность детали в месте кернения желательно зачистить от краски и масла, чтобы инструмент не скользил. Сам удар должен быть резким и коротким, без «подлавливания» молотка, иначе вместо чёткой лунки получится рваная вмятина.

В качестве примера из практики можно вспомнить крепление подшипниковых гаек на валах редукторов. Там часто используют круглые гайки со шлицами под ключ, и для их стопорения применяют кернение в кольцевую канавку вала.

Удар наносится по краю гайки, смещая металл в паз. Получается надёжная фиксация, выдерживающая значительные вибрации.

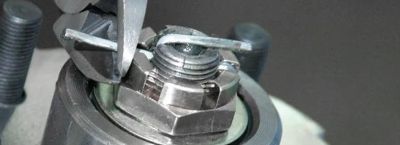

Ещё один характерный случай — фиксация осей и пальцев в сельскохозяйственной технике, где вместо шплинтов часто делают кернение выступающего конца.

Интересно, что параметры удара можно примерно рассчитать, исходя из необходимой глубины деформации. Энергия удара молотка массой m и скоростью v в момент контакта равна mv²/2.

Эта энергия расходуется на пластическую деформацию объёма металла, определяемую твёрдостью материала. Для стали средней твёрдости (HB 150–200) при глубине лунки 0,4 мм и диаметре отпечатка 3 мм требуется усилие около 3–5 кДж, что соответствует удару молотка массой 300 г со скоростью примерно 5 м/с.

Конечно, на практике такие расчёты не проводят, а руководствуются опытом, но понимание физики процесса помогает избежать ошибок.

Есть и специфические области применения, как, например, в часах или точных приборах, где кернение микроскопическим керном (так называемое «накернивание») фиксирует положение регулировочных эксцентриков. Там используют специальные керны с алмазными наконечниками и работой под микроскопом.

Диаметр лунок в таких случаях измеряется десятыми долями миллиметра.

Несмотря на кажущуюся архаичность, кернение остаётся востребованным там, где важна простота и надёжность без дополнительных деталей. В полевых условиях, когда под рукой нет ни анаэробного герметика, ни стопорных шайб, два-три точных удара кернером могут спасти ситуацию.

Но всегда следует взвешивать последствия: после такой фиксации демонтаж потребует применения значительных усилий, а в некоторых случаях и нагрева соединения для разрушения наклёпа.

Некоторые современные руководства по ремонту грузовой и специальной техники до сих пор содержат пункты о необходимости кернения определённых резьбовых соединений после затяжки. Например, в инструкциях к карданным валам часто указывают: «затянуть гайку фланца моментом 250 Н·м и законтрить путём кернения в двух противоположных точках».

Это говорит о том, что метод проверен годами эксплуатации в самых жёстких условиях.

Таким образом, правильное выполнение кернения требует учёта множества факторов: от материала и размера крепежа до доступности места и требуемой ремонтопригодности. Это не просто «настучать по гайке», а осознанная технологическая операция, имеющая свои параметры и нормативы.

Вооружившись этими знаниями, можно грамотно применять этот метод, избегая как недостаточной фиксации, так и разрушения деталей.
