Как правильно настроить токарный станок для обработки конических поверхностей

Категории

20 03 2025, 00:00

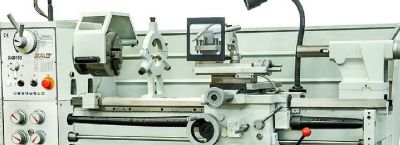

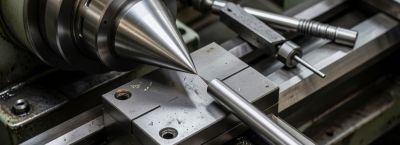

Обработка конических поверхностей на токарном станке требует тщательной подготовки оборудования и соблюдения ряда технических параметров.

Для начала необходимо проверить состояние станка, убедившись в отсутствии люфтов в подвижных узлах и точности центровки шпинделя. Отклонение оси шпинделя даже на 0,01 мм может привести к значительным погрешностям при обработке конусов.

Перед началом работы важно выбрать подходящий метод обработки. В случае с внешними конусами часто применяют смещение задней бабки или использование конусной линейки.

Для внутренних поверхностей лучше использовать резцы с угловой заточкой, которые позволяют добиться высокой точности. Угол заточки резца должен соответствовать углу конуса, который требуется получить.

Для этого можно использовать формулу: угол резца = arctg((D - d) / (2 * L)), где D и d — диаметры основания и вершины конуса, а L — длина обрабатываемой поверхности.

При смещении задней бабки величина смещения рассчитывается по формуле: h = L * sin(α), где α — угол конуса. Для большинства станков допустимое смещение задней бабки составляет 10-15 мм, что позволяет обрабатывать конусы с углом до 8 градусов.

Если требуется больший угол, используют конусную линейку, которая устанавливается на суппорт станка. Линейка должна быть точно отрегулирована, чтобы обеспечить плавное движение резца вдоль заданной траектории.

Для обработки конических поверхностей рекомендуется использовать резцы из твердого сплава, так как они обеспечивают высокую стойкость и минимальный износ. Скорость резания должна быть в пределах 60-120 м/мин для сталей и 100-200 м/мин для цветных металлов.

Подача резца выбирается в зависимости от требуемой шероховатости поверхности: для черновой обработки — 0,2-0,4 мм/об, для чистовой — 0,05-0,1 мм/об.

При работе с конусной линейкой важно следить за точностью ее установки. Отклонение от заданного угла даже на 0,1 градуса может привести к браку. Для проверки точности можно использовать угломер или индикаторные приборы.

После установки линейки выполните пробный проход, чтобы убедиться в правильности настройки. Если отклонения превышают допустимые значения, скорректируйте положение линейки.

Для обработки длинных конусов применяют метод поворота верхних салазок суппорта. Угол поворота должен соответствовать углу конуса, который необходимо получить.

Этот метод особенно эффективен при работе с малыми углами (до 3 градусов), так как позволяет добиться высокой точности. При повороте салазок важно зафиксировать их положение, чтобы избежать смещения во время обработки.

При выборе режимов резания учитывайте материал заготовки. Для сталей с высокой твердостью (HRC 45-60) скорость резания должна быть снижена до 40-80 м/мин, а подача — до 0,1-0,2 мм/об. Для алюминиевых сплавов, напротив, можно увеличить скорость до 200-300 м/мин и подачу до 0,3-0,5 мм/об. Это позволит избежать налипания стружки на резец и улучшить качество поверхности.

Для контроля точности обработки используйте шаблоны или измерительные приборы. Шаблон должен точно повторять профиль конуса и иметь маркировку с допустимыми отклонениями. После обработки проверьте соответствие детали шаблону, используя щуп или индикатор. Если отклонения превышают норму, скорректируйте настройки станка и повторите обработку.

При работе с коническими поверхностями важно учитывать тепловые деформации, которые могут возникать в процессе резания. Для их минимизации используйте охлаждающую жидкость, которая снижает температуру в зоне резания и улучшает отвод стружки. Состав охлаждающей жидкости должен соответствовать обрабатываемому материалу: для сталей применяют эмульсии на основе минеральных масел, для алюминия — водные растворы с добавлением антикоррозионных присадок.

Для повышения точности обработки рекомендуется использовать станки с ЧПУ, которые позволяют задавать сложные траектории движения резца и автоматически корректировать параметры резания. В случае с ручными станками важно регулярно проверять износ инструмента и своевременно заменять его.

Изношенный резец может привести к увеличению шероховатости поверхности и отклонениям от заданных размеров.

При обработке конических поверхностей на токарном станке важно соблюдать последовательность действий: от проверки оборудования до финального контроля качества.

Тщательная подготовка и точная настройка станка позволят добиться высокого качества обработки и минимизировать вероятность брака. Используйте проверенные методы и инструменты, чтобы обеспечить стабильность процесса и соответствие деталей техническим требованиям.
