Фрезеровка T-образных пазов: режимы и последовательность

При изготовлении станочных приспособлений, столов оборудования или деталей с направляющими типа «ласточкин хвост» часто возникает необходимость в создании T-образных углублений. Такая геометрия позволяет размещать крепежные болты с квадратной головкой, фиксируя оснастку в требуемом положении.

Процесс получения подобных пазов требует не только специального инструмента, но и строгого соблюдения определенных параметров обработки, поскольку форма канавки сложная и имеет узкую шейку. В противном случае легко получить брак или сломать дорогостоящую фрезу.

Сначала необходимо разобраться с конструкцией самого инструмента. Для создания профиля используются специальные концевые фрезы, рабочая часть которых повторяет очертания паза.

Они бывают цельными из быстрорежущей стали или твердого сплава, а также сборными с механическим креплением пластин. Для обработки стали чаще всего выбирают твердосплавный инструмент с износостойким покрытием, а для алюминиевых заготовок хорошо подходят фрезы из быстрорежущей стали с острой заточкой, так как они меньше склонны к налипанию материала.

Диаметр цилиндрической части фрезы должен точно соответствовать ширине верхней щели, а толщина нижней утолщенной части — ширине полости паза.

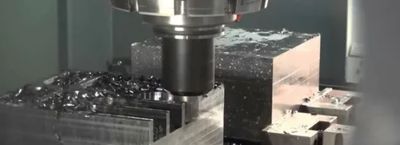

Переход к непосредственной обработке требует тщательной подготовки. Заготовка должна быть надежно закреплена на столе станка или в тисках, а ее поверхность, где будет проходить паз, предварительно выровнена.

Саму траекторию движения инструмента обычно задают через систему ЧПУ, но и на универсальных станках можно работать, используя продольную подачу. При этом особое внимание уделяют совмещению оси фрезы с линией разметки или началом координат.

Если требуется получить паз строго по центру детали, базирование ведут от обработанных боковых поверхностей.

Режимы резания выбирают исходя из материала детали, жесткости системы станок-приспособление-инструмент и типа фрезы. Для черновых проходов можно использовать более агрессивные параметры, но при формировании окончательного профиля их снижают.

Скорость резания для быстрорежущих фрез по стали обычно находится в пределах 20–30 м/мин, а для твердосплавных она может достигать 80–120 м/мин. Подачу на зуб для твердого сплава устанавливают в диапазоне 0,05–0,15 мм, для быстрорежущей стали — чуть ниже, чтобы избежать вибраций.

Глубина резания за один проход при черновой обработке не должна превышать 2–5 мм в зависимости от жесткости, а на чистовых операциях снимают припуск 0,2–0,5 мм.

Технологическая цепочка создания T-образного углубления обычно состоит из трех этапов. Сначала прорезают верхнюю узкую часть обычной концевой фрезой соответствующего диаметра.

Этот проход выполняют на всю глубину будущего паза, создавая вертикальную щель. Если деталь длинная и фреза не может пройти сразу на полную глубину из-за ограниченной длины режущей части, операцию проводят в несколько заходов, постепенно углубляясь.

Важно следить за отводом стружки, особенно в вязких материалах, и при необходимости использовать сжатый воздух или смазочно-охлаждающую жидкость.

Затем приступают к расширению нижней полости. Для этого в прорезанную щель вводят Т-образную фрезу, причем делать это нужно при невращающемся шпинделе, аккуратно совмещая инструмент с уже имеющимся отверстием.

Включив вращение, начинают продольную подачу в одном направлении, обрабатывая одну сторону нижней канавки. Дойдя до конца, отводят фрезу назад, возвращают её в исходное положение и смещают в поперечном направлении на величину, соответствующую ширину нижней полости, после чего проходят вторую сторону.

Такой метод позволяет избежать скалывания кромок и обеспечивает симметричность профиля.

В некоторых конструкциях предусмотрены пазы, выходящие на торец детали. Тогда нижнюю полость можно фрезеровать с выходом инструмента в сторону, что упрощает процесс и улучшает качество обработки дна.

Но если углубление глухое, приходится работать особо осторожно, оставляя небольшой припуск для зачистки торцевой части специальной фрезой с закругленными углами или выполняя врезание с малыми подачами. Для таких ситуаций разработаны фрезы с центральным подводом СОЖ, эффективно удаляющие стружку из зоны резания.

Немаловажный момент — контроль размеров в процессе работы. Ширину верхней щели проверяют калибром-пробкой или шаблоном, а глубину паза — глубиномером.

Сложнее измерить ширину нижней полости, для этого применяют специальные шаблоны или, после снятия детали со станка, делают слепок. Чтобы избежать завалов стенок, режущие кромки всегда должны быть острыми, а биение фрезы — минимальным.

Перед установкой инструмента в патрон проверяют его состояние: наличие сколов или неравномерный износ недопустимы.

Практические наблюдения показывают, что наибольшие сложности возникают при обработке нержавеющих сталей и жаропрочных сплавов. Материал склонен к наклепу, поэтому лучше работать с постоянной подачей, не допуская остановок инструмента в зоне контакта.

При фрезеровании алюминия рекомендуется применять фрезы с полированными стружечными канавками и использовать обильное охлаждение, чтобы исключить налипание мягкого металла на режущие кромки. Для чугуна, наоборот, часто работают насухую или с минимальным количеством масла, так как мелкая абразивная пыль смешивается с СОЖ и образует абразивную пасту, ускоряющую износ.

Правильный выбор режимов также влияет на стойкость инструмента. Формула для расчета скорости резания V = π D n / 1000 (где D — диаметр фрезы в мм, n — частота вращения в минуту) позволяет определить оптимальные обороты.

Например, для твердосплавной фрезы диаметром 16 мм по стали при скорости 100 м/мин требуемая частота вращения составит около 2000 об/мин. Подачу стола вычисляют по формуле Sм = Sz z n, где Sz — подача на зуб, z — количество зубьев.

При трехзубой фрезе и подаче на зуб 0,1 мм минутная подача будет равна 600 мм/мин. Эти значения корректируют в зависимости от жесткости вылета инструмента.

Не стоит забывать и о последовательности обработки на станках с ЧПУ. Программу составляют так, чтобы сначала фреза проходила центр паза на всю длину, затем выполняла смещение и обработку боковых сторон.

Для ускорения процесса применяют траекторию с постоянным радиусным сопряжением, чтобы избежать резких изменений направления подачи, вызывающих рывки. Современные системы управления позволяют использовать функцию «сглаживания углов», что положительно сказывается на качестве поверхности дна.

Особого подхода требуют детали из закаленных сталей твердостью выше HRC 45. Обычные фрезы здесь быстро выходят из строя, поэтому применяют инструмент с кубическим нитридом бора или керамические пластины.

Режимы при этом значительно снижают: скорость резания оставляют средней, а подачу уменьшают, чтобы минимизировать тепловыделение. Но при работе на мощных обрабатывающих центрах возможно и высокоскоростное фрезерование такими же фрезами с малым съемом материала.

Ещё один практический нюанс касается удаления стружки. В глубоких пазах стружка может забиваться и приводить к поломке инструмента.

Рекомендуется периодически выводить фрезу для очистки или использовать продувку сжатым воздухом прямо во время работы. На горизонтально-фрезерных станках с ручным управлением оператор сам останавливает подачу и удаляет стружку щеткой, что требует внимательности и аккуратности.

При серийном производстве деталей с такими пазами целесообразно применять специальные кондукторы или приспособления с пневмозажимами, сокращающие вспомогательное время. Точность базирования в них должна быть высокой, чтобы исключить перекосы.

Иногда используется метод предварительного фрезерования паза под меньший размер с последующей калибровкой протяжкой, но это уже относится к отдельным технологическим процессам.

В случаях, когда требуется получить очень чистую поверхность дна и стенок, рекомендуется оставлять минимальный припуск порядка 0,1–0,2 мм и выполнять чистовой проход на повышенных оборотах с пониженной подачей. Тогда шероховатость может достигать Ra 1,6–3,2 мкм, что вполне достаточно для большинства направляющих.

Для изготовления разовых деталей или ремонтных работ допустимо использовать и обычные прямые фрезы, прорезая паз в несколько этапов, но качество и точность будут ниже. Профессиональный подход все же подразумевает наличие именно Т-образного инструмента, так как он обеспечивает правильную геометрию углов и прямолинейность стенок.

Необходимо помнить о таком параметре, как длина рабочей части фрезы. Она должна быть на 2–3 мм больше глубины паза, чтобы хвостовик не касался кромок детали.

Если фреза короче, обработку ведут с двух сторон, переворачивая заготовку, либо применяют удлиненный инструмент. В последнем случае возрастает риск вибраций из-за увеличенного вылета, поэтому подачу уменьшают.

В таблицах режимов резания, приводимых производителями инструмента, всегда указаны рекомендованные значения для конкретных групп материалов. Например, для алюминиевых сплавов скорость резания может достигать 300–500 м/мин при использовании твердосплавных фрез со специальной геометрией.

Но для Т-образных пазов из-за сложной формы инструмента и затрудненного отвода стружки скорости обычно берут ближе к нижней границе диапазона.

Завершая обзор технологии, можно подчеркнуть, что успех операции во многом зависит от правильной последовательности действий и точного соблюдения режимов. Не стоит пренебрегать предварительным центрованием или разметкой, а также контролем глубины резания.

Использование современных инструментов и смазочно-охлаждающих жидкостей существенно облегчает задачу, позволяя получать качественные пазы даже в труднообрабатываемых материалах. Понимание физики процесса и умение корректировать параметры по ходу работы приходит с опытом, но базовая методика остается неизменной.
